セルボードファスナー・スペーサー
セルボードファスナー・スペーサー
- RoHS2対応品

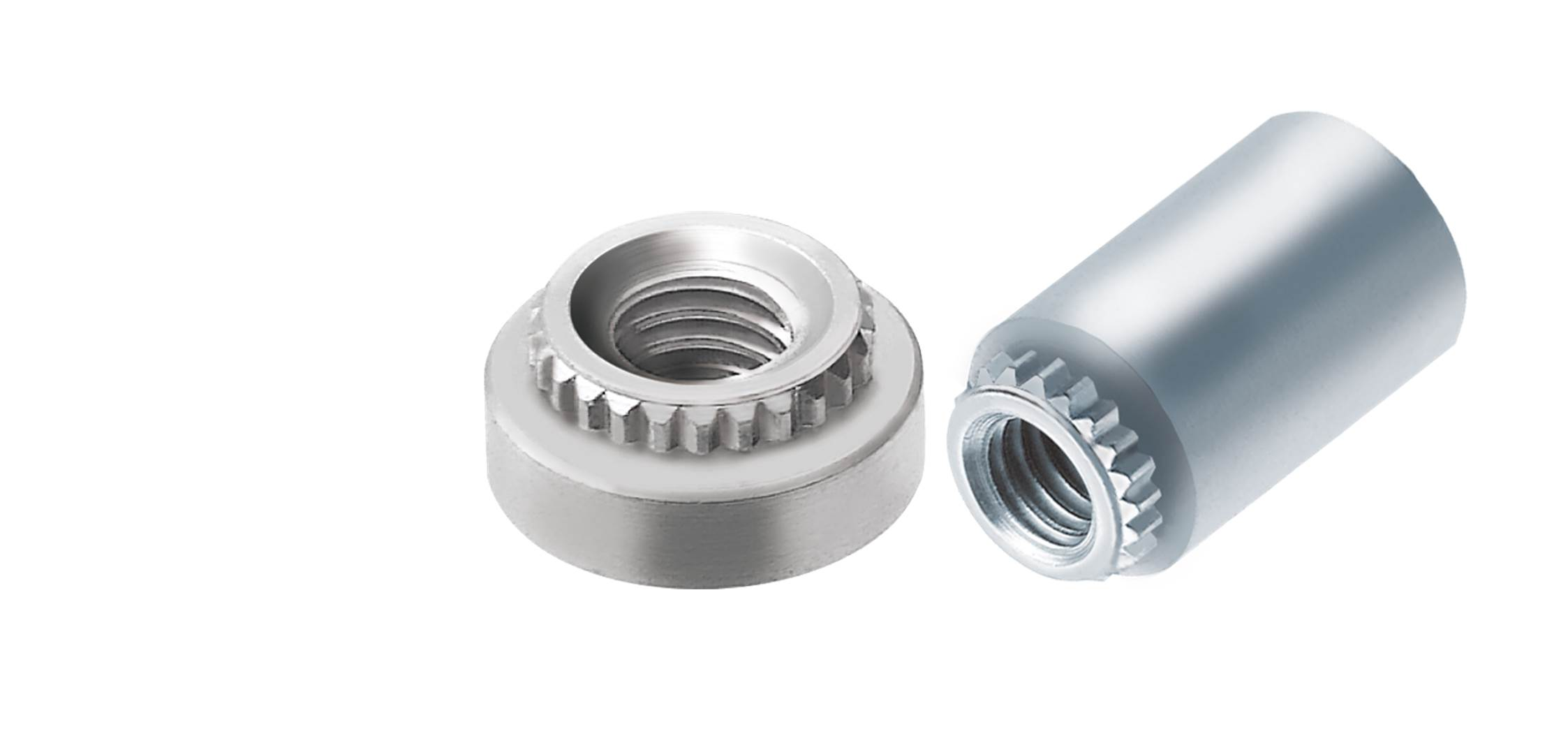

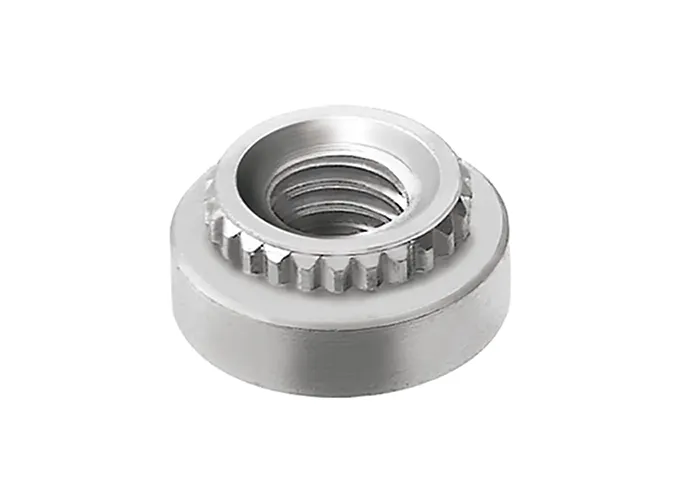

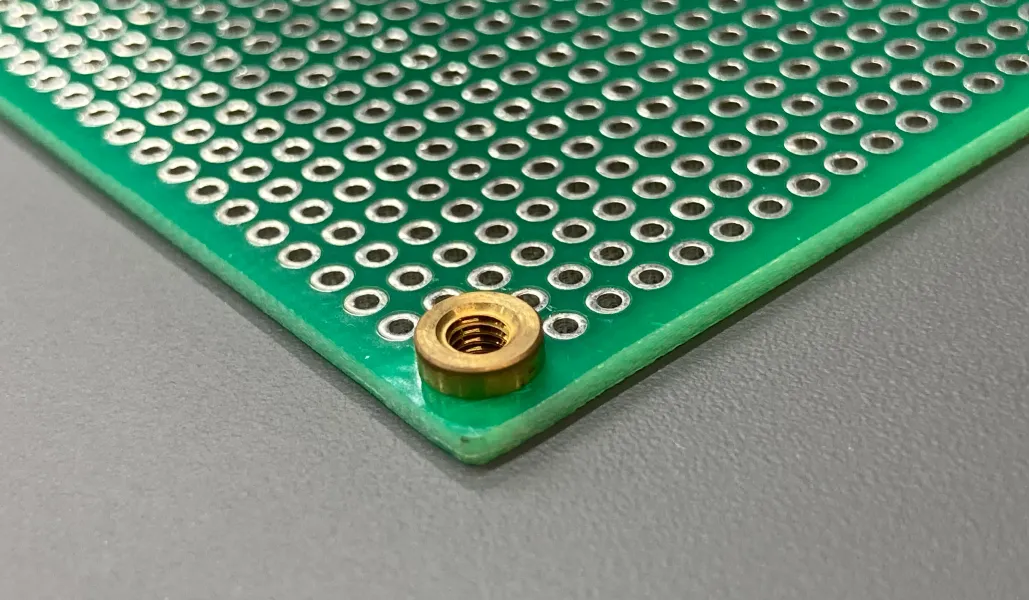

プリント基板へ圧入するだけで、ナット及びスペーサーが取付けられます。ローレット部は基板の繊維を切らずに、溝の中に変形して押込める役割をするので、PCボード等に圧入するだけで固定することができます。
取付けは下穴に対してパイロット部があるので、簡単に圧入できます。

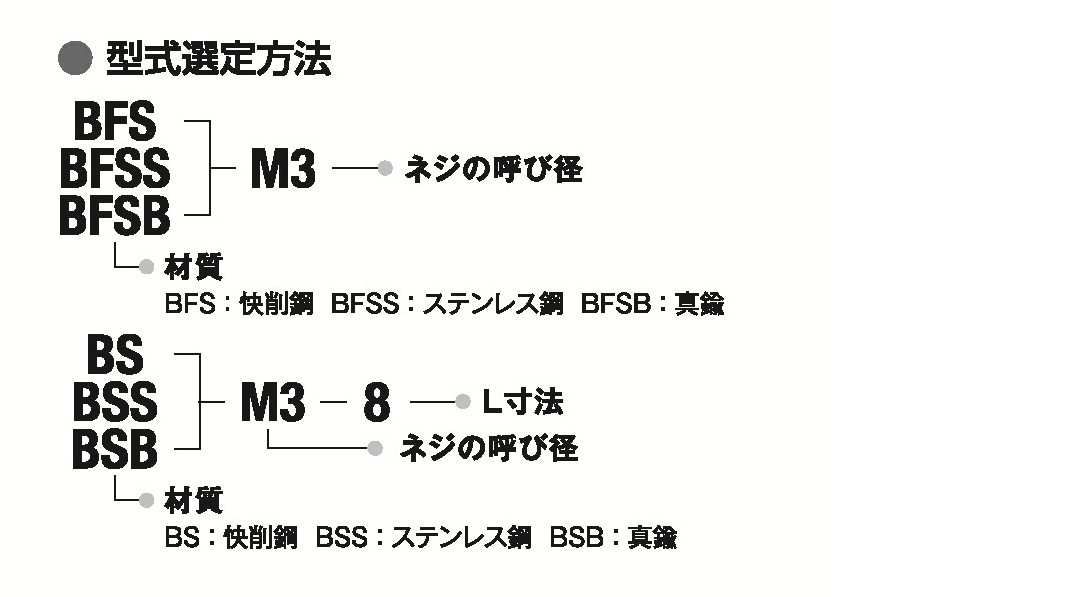

セルボードファスナー・スペーサーの型式選定方法

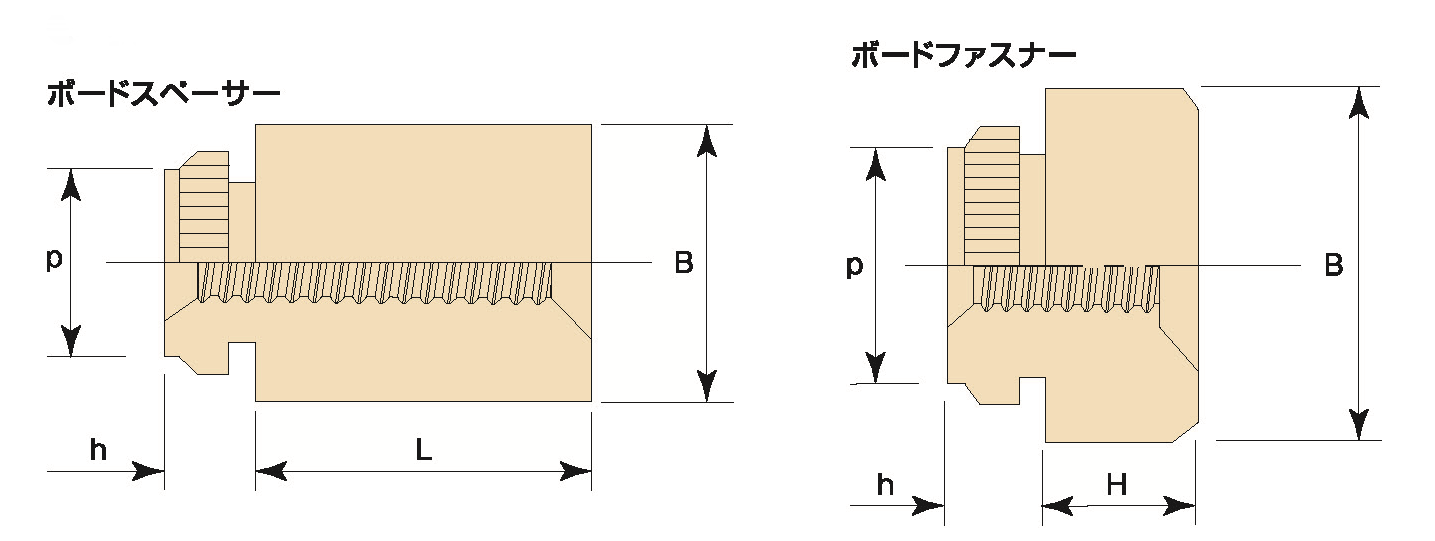

セルボードファスナー・スペーサーの寸法表
単位mm
| 品名 | ねじの呼び | ピッチ | 型式 | ｈ最大 | 使用可能 最小板厚 |
B ±0.13 |
H ±0.13 |
ｐ最大 | 取付穴径 +0.08 -0 |
取付穴中心と 板端の最小距離 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 快削鋼 | ステンレス鋼 | 真鍮 | ||||||||||
| ボードファスナー | M3 | 0.5 | BFS-M3-2 | BFSS-M3-2 | BFSB-M3-2 | 1.5 | 1.5 | 5.5 | 1.65 | 4.18 | 4.2 | 4.4 |
| M4 | 0.7 | BFS-M4-2 | BFSS-M4-2 | BFSB-M4-2 | 1.5 | 1.5 | 8.5 | 2.44 | 6.38 | 6.4 | 6.4 | |
| ボードスペーサー | M3 | 0.5 | BS-M3- | BSS-M3- | BSB-M3- | 1.5 | 1.5 | 5.5 | L寸法 お打ち合わせ |
4.18 | 4.2 | 4.4 |
| M4 | 0.7 | BS-M4- | BSS-M4- | BSB-M4- | 1.5 | 1.5 | 8.5 | 6.38 | 6.4 | 6.4 | ||
※表記以外のその他寸法についてはお問い合わせ下さい。
弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。（JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。（JIS B0205-4）
セルボードファスナー・スペーサーの取付

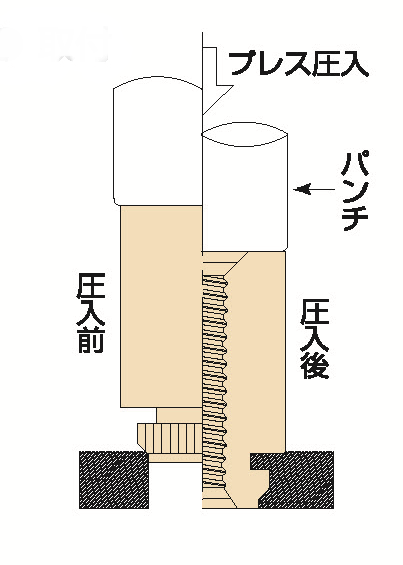

従来の設備（標準プレス機）で圧入。
- 定められた取付下穴をあける。
（注）この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。 - セルボードファスナー・スペーサーのガイド部（パイロット部）を取付下穴に挿入する。
- プレスで水平に圧入する。
（注）水平に見て母材とすき間がなくなる様に圧入すること。
信頼性

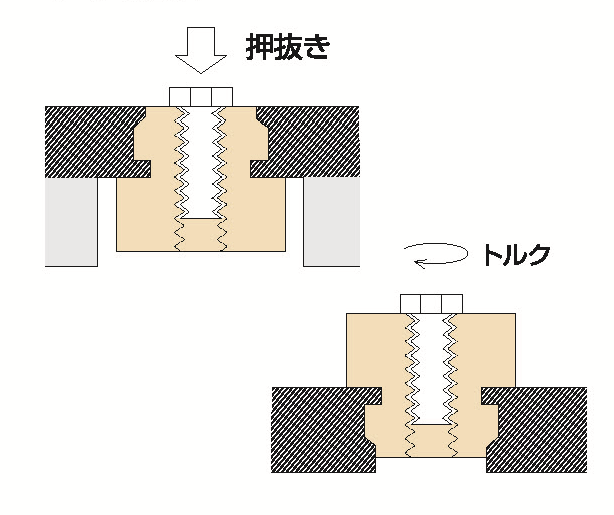

高い押抜力、回転トルクが得られます。

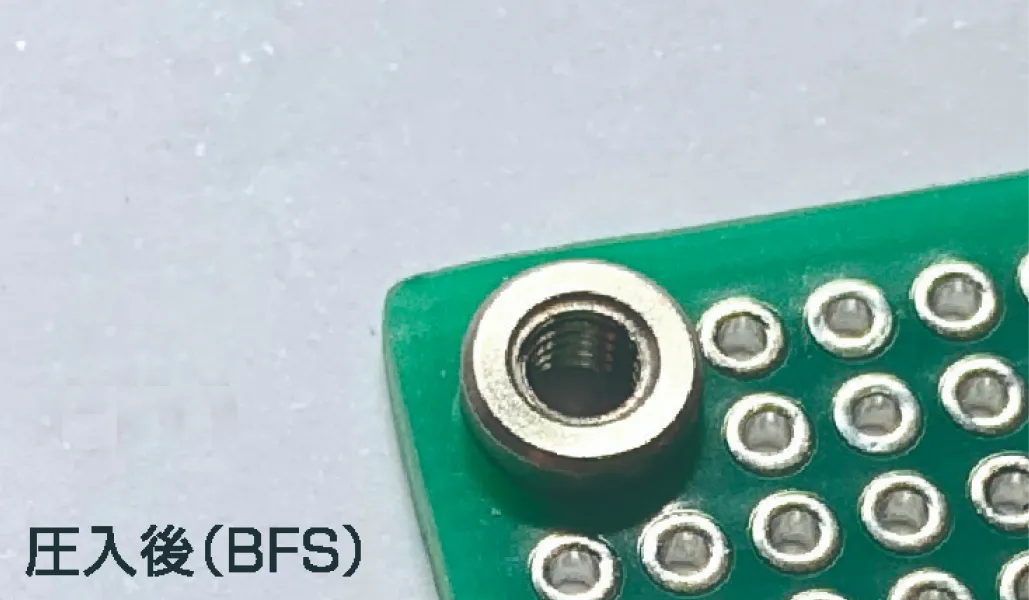

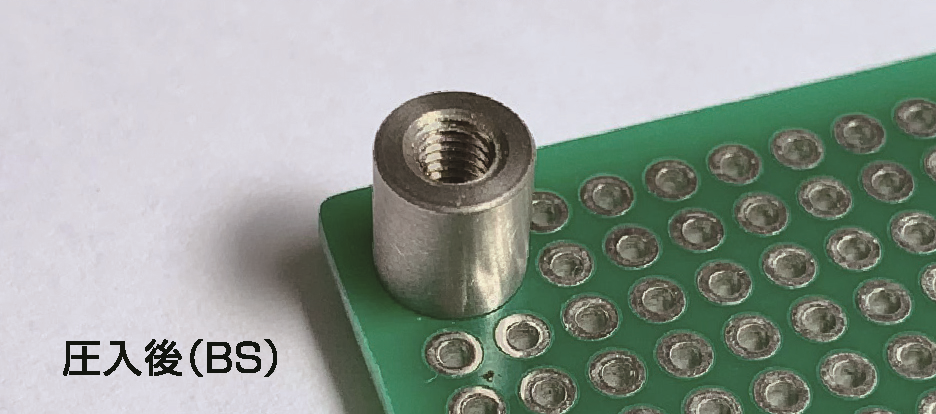

- 圧入する事により、ローレット部が相手板材にくい込む様に固定され、回転トルク、押抜力を得られます。
結果

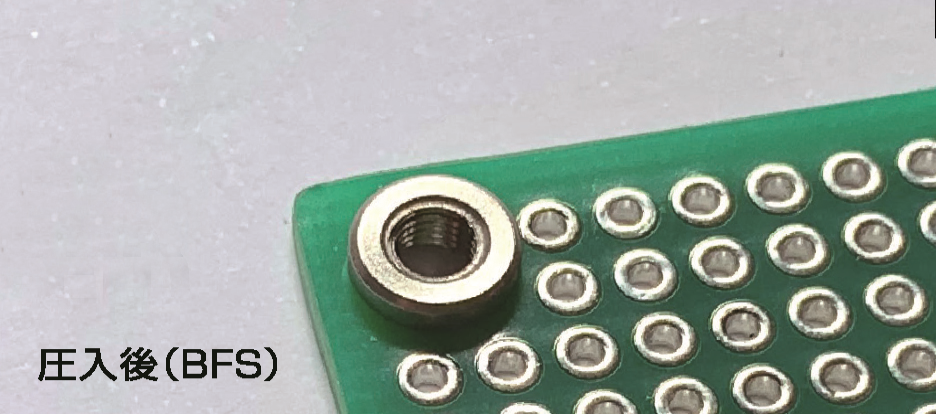

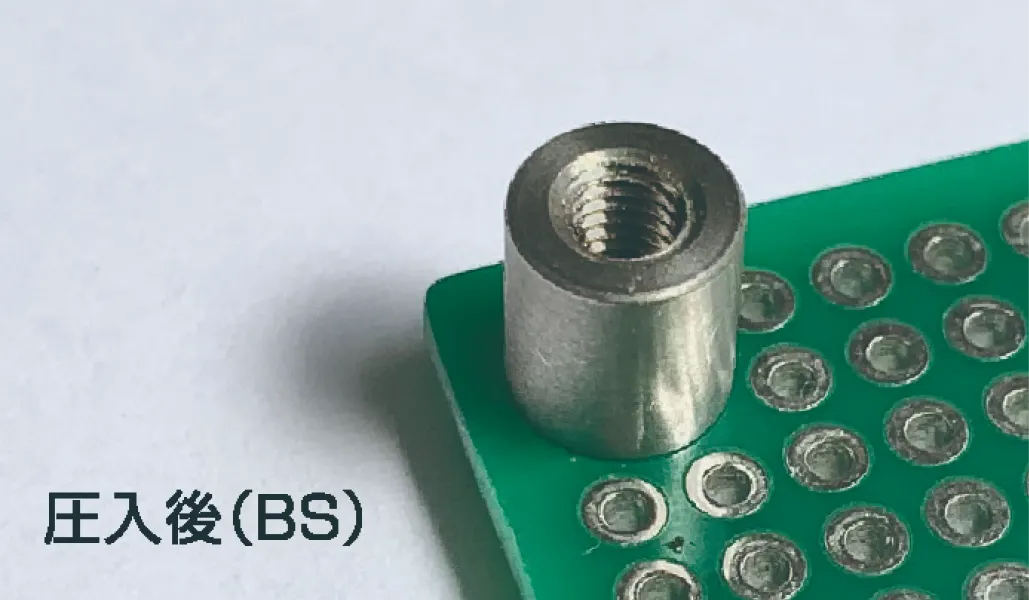

綺麗な仕上がりです。
- プレス後の後処理は基本的に不要です。
セルボードファスナー・スペーサーの性能表
| ねじの呼び | 相手部材 の板厚 (mm) | 母材 | ||
|---|---|---|---|---|
| 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | トルク N・m(kgf・cm) | ||
| M3 | 1.5 | 2.0 (200) | 0.362 (37) | 1.4 (14) |
| M4 | 2.5 (250) | 0.412 (42) | 2.9 (30) | |
※性能表のデータは、ガラスエポキシ材にて計測した参考値です。
その他、材質での強度データにつきましては、相手材をご提供頂ければ、押抜力・回転トルクの計測を致します。（費用はお打ち合わせ）
セルボードファスナー・スペーサーの材質と処理
| 型式 | 材質 | 仕上げ |
|---|---|---|
| BFS・BS | 快削鋼 | 三価光沢クロメート |
| BFSS・BSS | ステンレス鋼 | 脱脂 |
| BFSB・BSB | 真鍮 | 脱脂 |
※セルボードファスナー、セルボードスペーサーはプリント基板（ガラスエポキシ）専用の製品です。相手材が金属には不適合ですのでご注意下さい。
