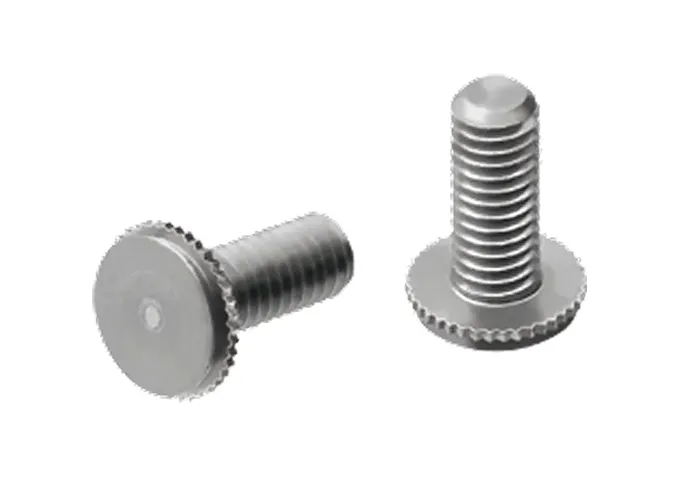

セルコンシールドスタッド
セルコンシールドスタッド
- RoHS2対応品
セルコンシールドスタッドは、表面を化粧パネルとして使用する時、穴、突起をつけずに裏面にスタッドを取付けたい場合に、最適な圧入方式のスタッドです。

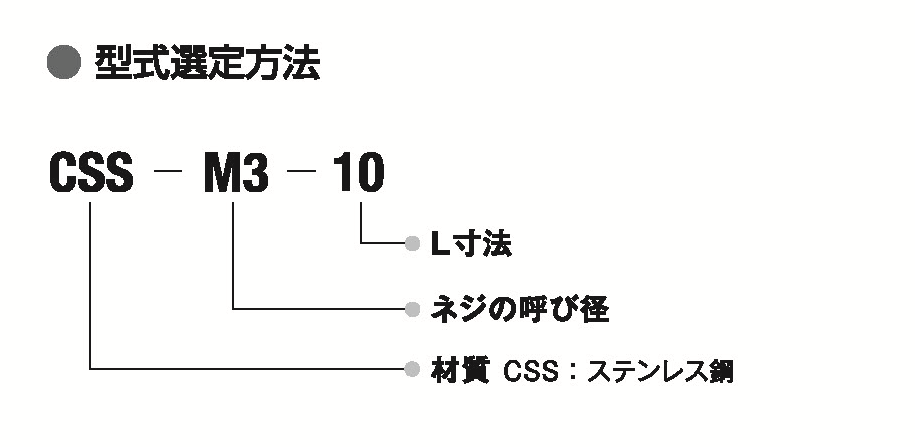

セルコンシールドスタッドの型式選定方法

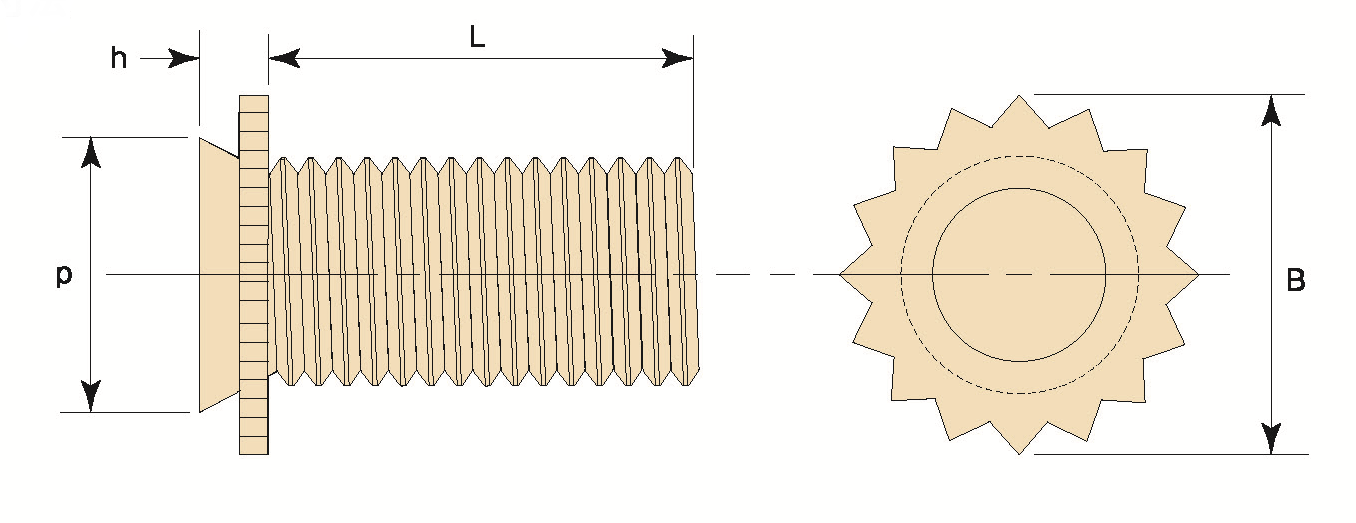

セルコンシールドスタッドの寸法表
単位mm
| ねじの呼び | ピッチ | 型式 | ｈ 最大 | 使用可能 最小板厚 |
L±0.2 | B ±0.2 |
ｐ最大 | 不完全 ネジ部 |
取付穴径 +0.08 -0 |
取付穴径深さ ±0.05 |
取付穴中心と 板端の最小距離 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 0.5 | CSS-M3- | 1.4 | 2.0 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 5.2 | 4.38 | (1.0) | 4.4 | 1.5 | 4.0 |
| M4 | 0.7 | CSS-M4- | 1.4 | 2.0 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 8.2 | 7.38 | (1.4) | 7.4 | 1.5 | 5.6 |
| M5 | 0.8 | CSS-M5- | 1.4 | 2.0 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 9.2 | 7.93 | (1.6) | 7.95 | 1.5 | 6.4 |
※表記以外のその他寸法についてはお問い合わせ下さい。については在庫をお問い合わせ下さい。
弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。（JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。（JIS B0205-4）

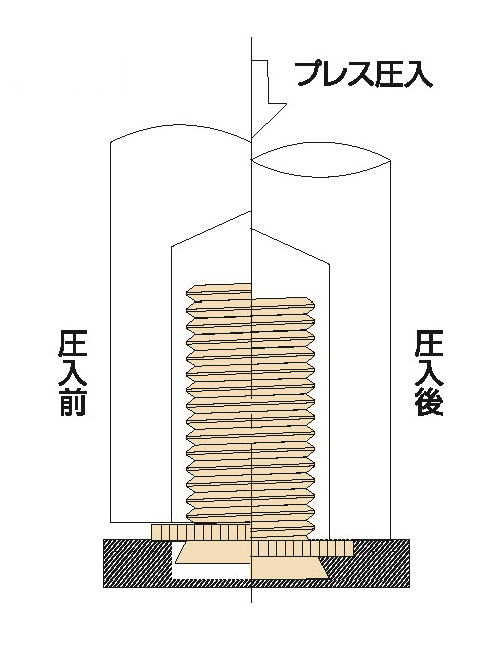

セルコンシールドスタッドの取付
従来の設備（標準プレス機）で圧入。
- 定められた取付下穴をあける。
（注）この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。 - セルコンシールドスタッドのガイド部（パイロット部）を取付下穴に挿入する。
- プレスでローレット部が相手母材と面一になるまで加圧する。

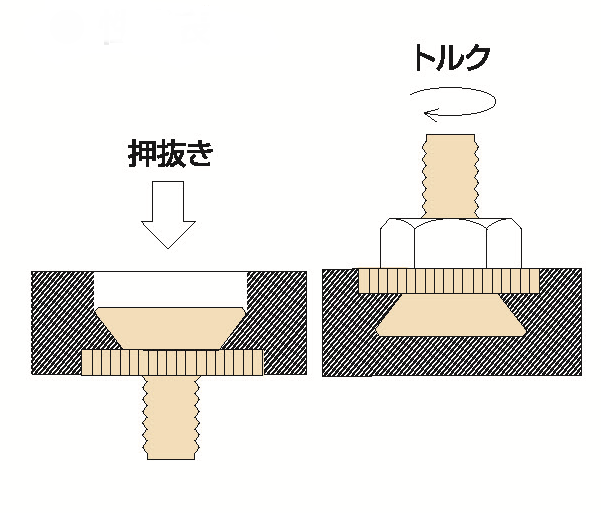

信頼性
高い押抜力、回転トルクが得られます。
- 圧入する事により、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られます。
- 波形状のローレット部が相手金属を波形に変位させるので、高い回転トルクが得られます。

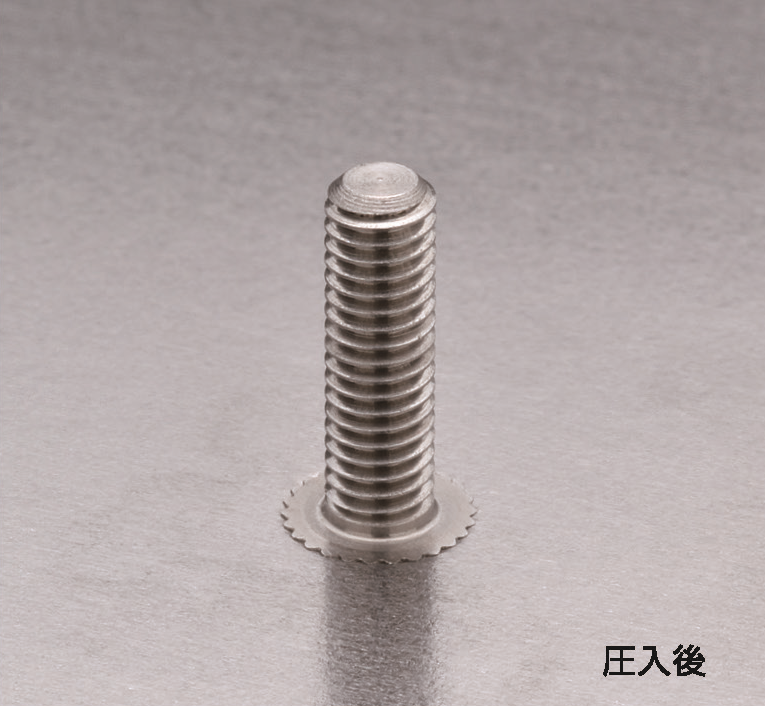

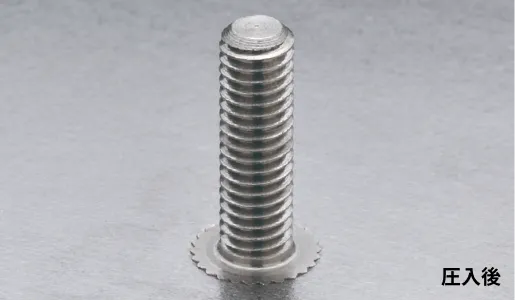

結果
綺麗な仕上がりです。
- プレス後の後処理は、基本的に不要です。
セルコンシールドスタッドの性能表
| ねじの呼び | 母材 AL5052 2.0mm | 母材 SECC 2.0mm | 母材 SUS430KD 2.0mm | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | トルク N・m(kgf・cm) |
圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | トルク N・m(kgf・cm) |
圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | トルク N・m(kgf・cm) |
|
| M3 | 5.9 (600) ～ 7.8 (800) |
0.343 (35) | 1.4 (14) | 10.8 (1100) | 1.294 (132) | 1.4 (14) | 12.7 (1300) | 1.431 (146) | 1.4 (14) |
| M4 | 7.8 (800) ～ 9.8 (1000) |
0.490 (50) | 2.0 (20) | 16.7 (1700) | 1.823 (186) | 3.9 (40) | 17.7 (1800) | 1.901 (194) | 3.9 (40) |
| M5 | 9.8 (1000) ～ 11.8 (1200) |
0.785 (80) | 4.9 (50) | 17.7 (1800) | 2.352 (240) | 6.4 (65) | 19.6 (2000) | 2.195 (224) | 8.4 (86) |
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
セルコンシールドスタッドの材質と処理
| 型式 | 材質 | 仕上げ |
|---|---|---|
| CSS | ステンレス鋼 | 脱脂 |
※相手母材がSUS430には圧入可です。
※相手母材がSUS303,304には圧入不可です。
