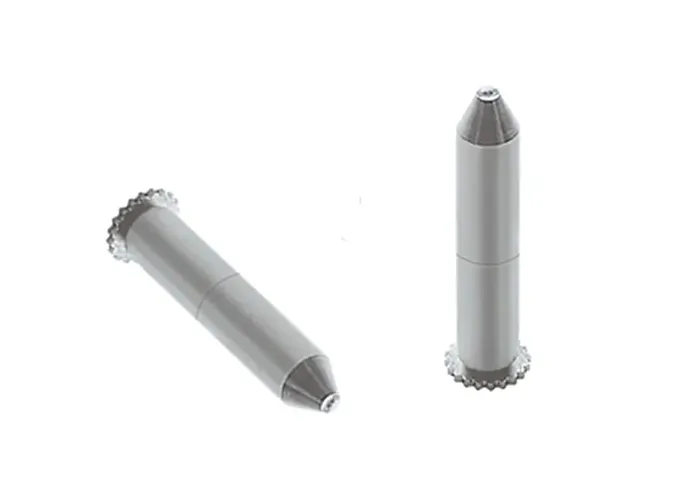

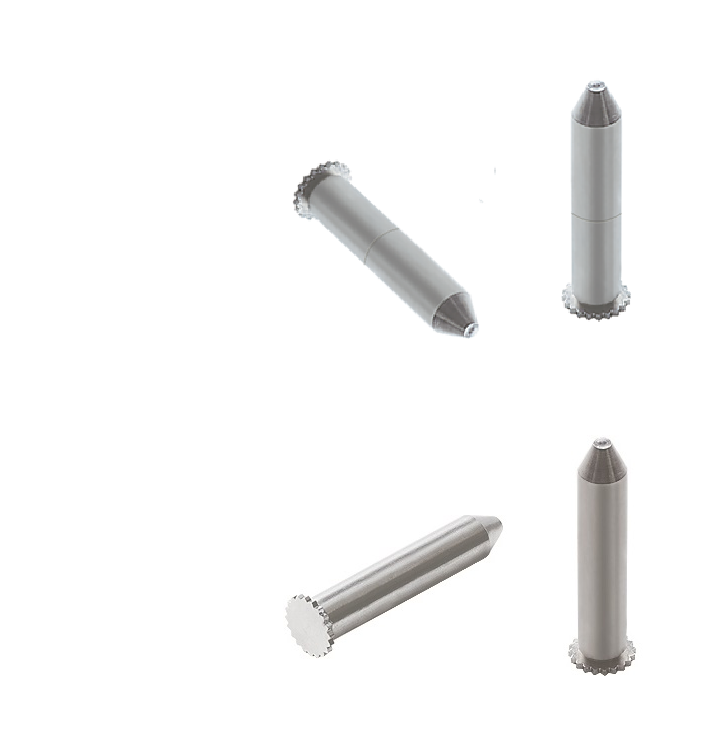

ガイドピン
ガイドピン
- RoHS2対応品

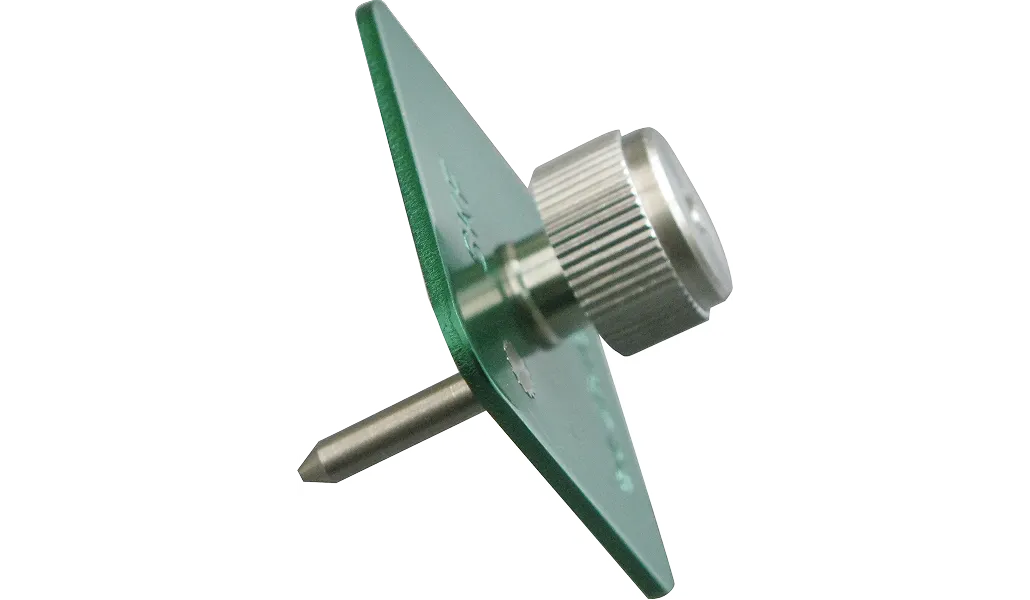

フェイスプレート等にセルクレストファスナーとセットで取り付ける事で相手部材との位置決めが容易となり、ねじ締め込みもスムーズに行えます。
また、板厚0.8mm以上に圧入可能で、加締め部はセルスペーサー形状ですので圧入後製品周辺に膨らみも生じなく綺麗な仕上がりです。

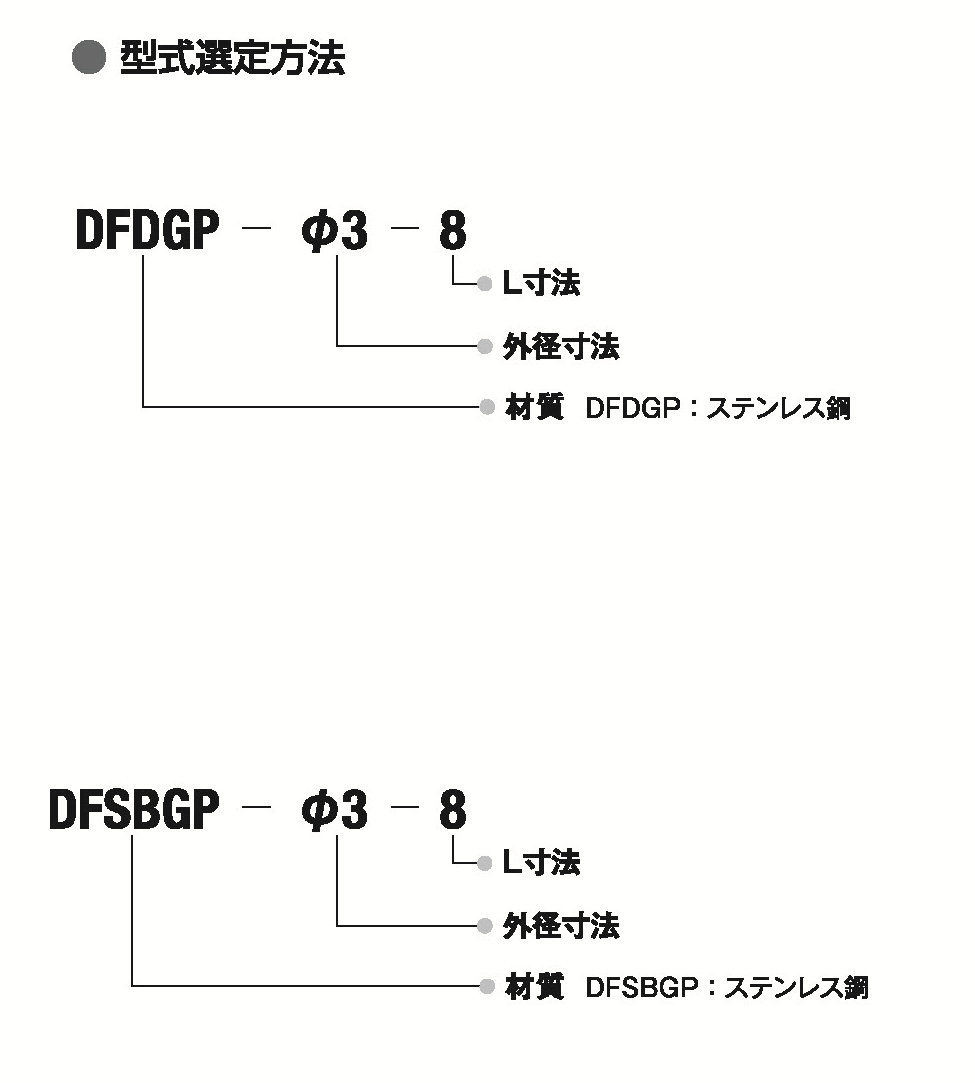

ガイドピンの型式選定方法
ガイドピンの寸法表

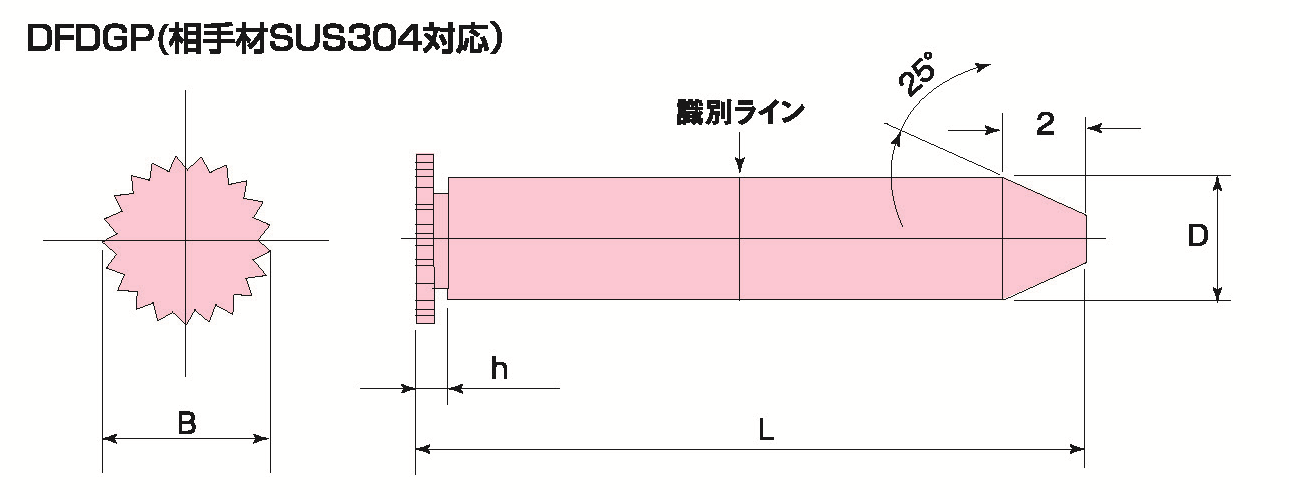

DFDGP（相手材SUS304対応）
単位mm
| 型式 | ｈ最大 | L±0.1 | B±0.2 | D寸法公差下記記載 | 取付穴径 +0.08 -0 |
取付穴中心と 板端の最小距離 |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| DFDGP-φ3- | 0.8 | 8 | 10 | 12 | 16 | 20 | 4.0 | 2.95 (±0.03) | 3.0 | 4.0 |
| DFDGP-φ4.2- | 0.8 | 8 | 10 | 12 | 16 | 20 | 5.2 | 4.15 (+0.04 -0.05) | 4.2 | 5.0 |
※表記以外のその他寸法についてはお問い合わせ下さい。

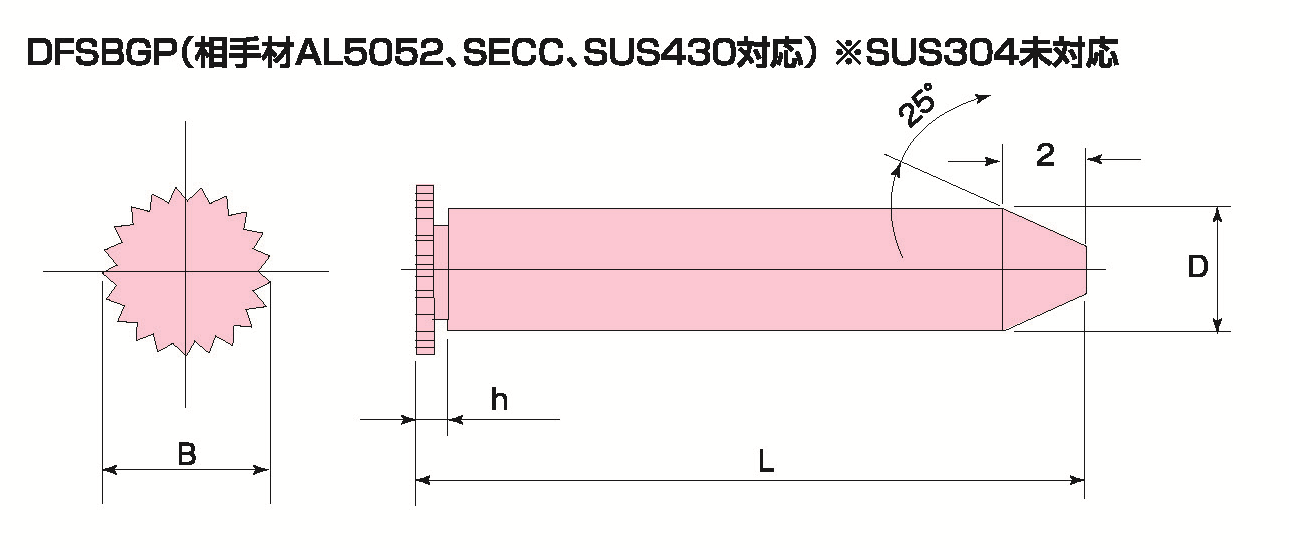

DFSBGP（相手材AL5052、SECC、SUS430対応）※SUS304未対応
単位mm
| 型式 | ｈ最大 | L±0.1 | B±0.2 | D寸法公差下記記載 | 取付穴径 +0.08 -0 |
取付穴中心と 板端の最小距離 |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| DFSBGP-φ3- | 0.8 | 8 | 10 | 12 | 16 | 20 | 4.0 | 2.95 (±0.03) | 3.0 | 4.0 |
| DFSBGP-φ4.2- | 0.8 | 8 | 10 | 12 | 16 | 20 | 5.2 | 4.15 (+0.04 -0.05) | 4.2 | 5.0 |
※表記以外のその他寸法についてはお問い合わせ下さい。
ガイドピンの取付
従来の設備（標準プレス機）で圧入。
- 定められた取付下穴をあける。
（注）この時取付側の取付穴のバリ等の母材を削り取る事はせず、そのまま圧入する。 - 取付穴及び下型にガイドピンを挿入する。
- プレスでローレット部が相手母材と面一になるまで加圧する。

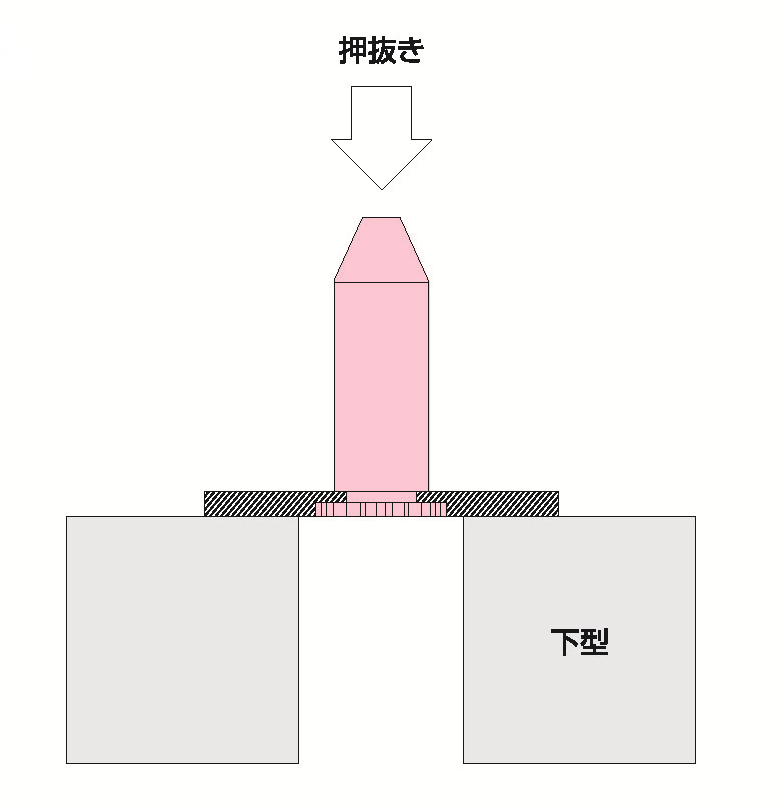

信頼性
高い押抜力、回転トルクが得られます。
- 圧入する事によりローレット部が相手板材を塑性変形させ、ローレット部下の溝へ相手材を固定させるため、高い押抜力が得られます。

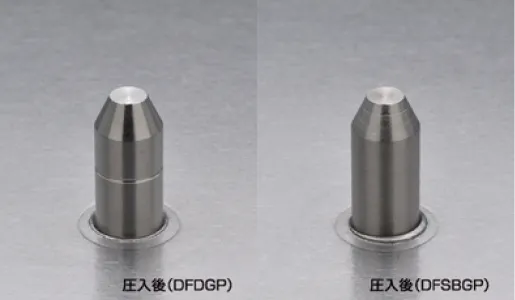

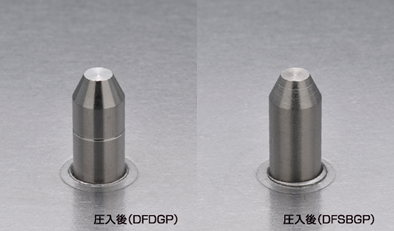

結果
綺麗な仕上がりです。
- 板の表面が平滑で突起が出ません。
- 取付位置のピッチずれはありません。
- 垂直度が正確です。
ガイドピンの性能表
DFDGP（相手材SUS304対応）
単位mm
| 型式 | 母材 AL5052 t=1.0 | 母材 SECC t=1.0 | 母材 SUS430KD t=1.0 | 母材 SUS304 t=1.5 | ||||
|---|---|---|---|---|---|---|---|---|
| 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | |
| DFDGP-φ3- | 3.9 (400)～ 6.9 (700) |
0.49 (50) | 6.9 (700)～ 9.8 (1000) |
0.98 (100) | 8.8 (900)～ 12.7 (1300) |
1.47 (150) | 13.7 (1400)～ 16.7 (1700) |
1.76 (180) |
| DFDGP-φ4.2- | 1.27 (130) | |||||||
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
DFSBGP（相手材AL5052、SECC、SUS430対応）※SUS304未対応
単位mm
| 型式 | 母材 AL5052 t=1.0 | 母材 SECC t=1.0 | 母材 SUS430KD t=1.0 | |||
|---|---|---|---|---|---|---|
| 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | |
| DFSBGP-φ3- | 3.9 (400)～6.9 (700) | 0.49 (50) | 6.9 (700)～9.8 (1000) | 0.98 (100) | 8.8 (900)～12.7 (1300) | 1.47 (150) |
| DFSBGP-φ4.2- | 1.27 (130) | |||||
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
ガイドピンの材質と処理
DFDGP（相手材SUS304対応）
| 型式 | 材質 | 仕上げ |
|---|---|---|
| DFDGP | ステンレス鋼 | 脱脂 |
※相手母材がSUS303,SUS304に圧入可です。
DFSBGP（相手材AL5052、SECC、SUS430対応）※SUS304未対応
| 型式 | 材質 | 仕上げ |
|---|---|---|
| DFSBGP | ステンレス鋼 | 脱脂 |
※相手母材がSUS430には圧入可です。
※相手母材がSUS303,SUS304に圧入は不可です。
