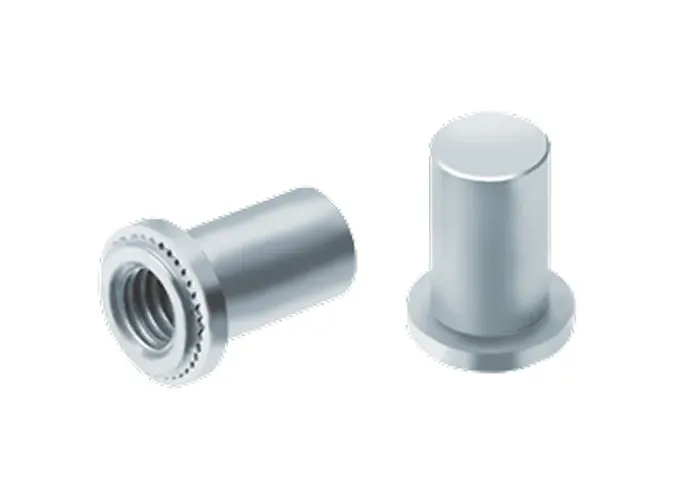

セルブラインドナット
セルブラインドナット
- RoHS2対応品

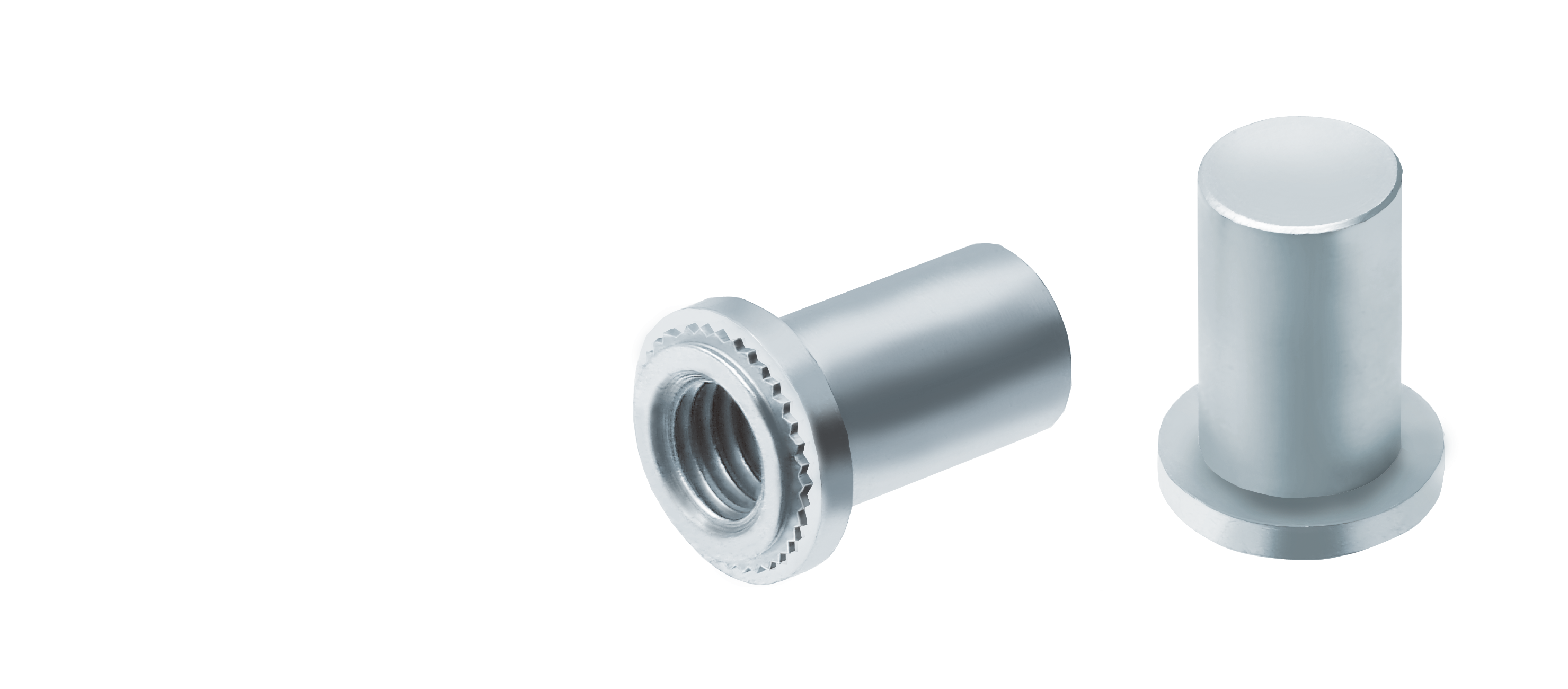

セルブラインドナットは、凸側をクローズドにしたスペーサーです。 プレスのパンチによる相手板金へのストレスが無い、きれいな仕上がりとなります。

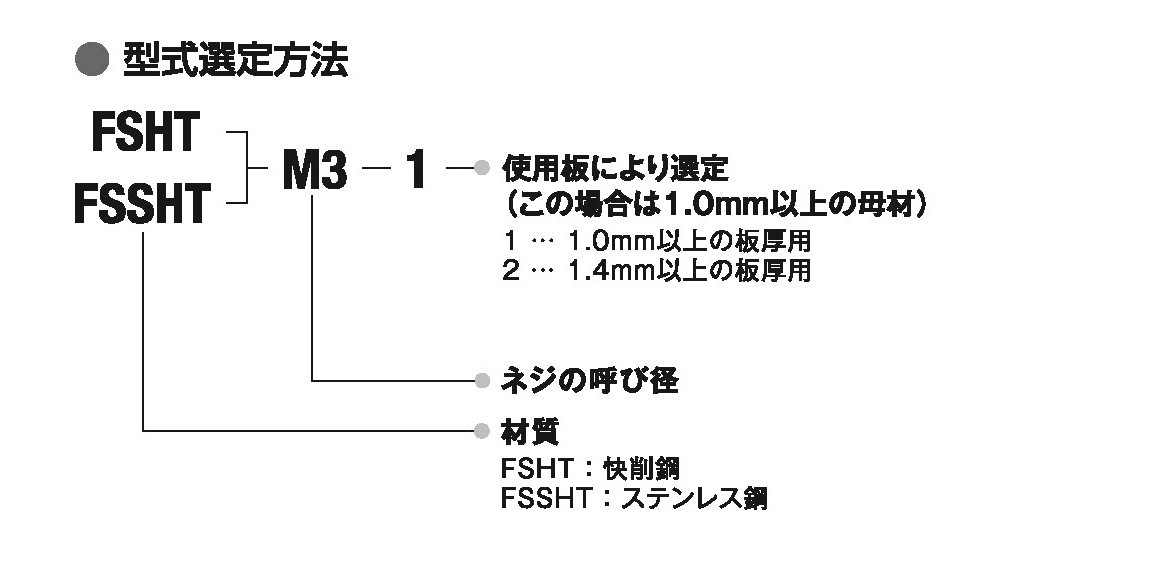

セルブラインドナットの型式選定方法

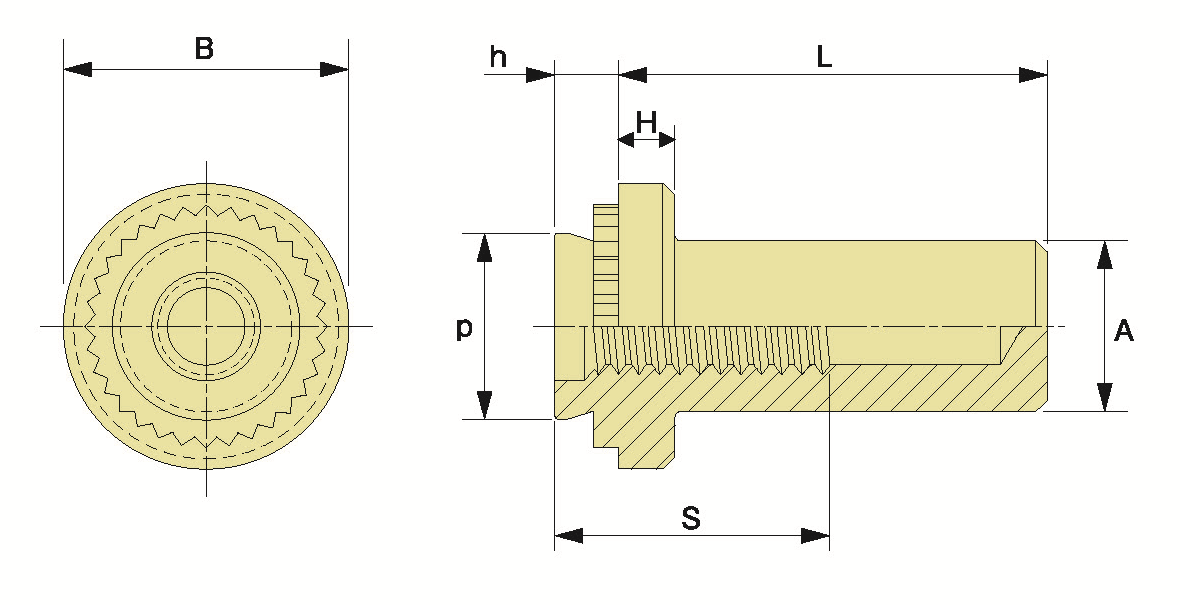

セルブラインドナットの寸法表
単位mm
| ねじの呼び | ピッチ | 型式 | ｐ最大 | A±0.1 | B±0.1 | S最小 | H±0.1 | L±0.2 | ｈ最大 | 使用可能 最小板厚 |
取付穴径 +0.08 -0 |
取付穴中心と 板端の最小距離 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 快削鋼 | ステンレス鋼 | ||||||||||||
| M3 | 0.5 | FSHT-M3-1 | FSSHT-M3-1 | 4.22 | 3.8 | 6.4 | 5.3 | 1.3 | 9.6 | 1.0 | 1.0 | 4.25 | 4.8 |
| FSHT-M3-2 | FSSHT-M3-2 | 1.4 | 1.4 | ||||||||||
| M4 | 0.7 | FSHT-M4-1 | FSSHT-M4-1 | 5.38 | 5.2 | 8.0 | 6.8 | 1.6 | 11.2 | 1.0 | 1.0 | 5.4 | 6.9 |
| FSHT-M4-2 | FSSHT-M4-2 | 1.4 | 1.4 | ||||||||||
| M5 | 0.8 | FSHT-M5-1 | FSSHT-M5-1 | 6.38 | 6.0 | 9.0 | 7.0 | 1.6 | 11.2 | 1.0 | 1.0 | 6.4 | 7.1 |
| FSHT-M5-2 | FSSHT-M5-2 | 1.4 | 1.4 | ||||||||||
| M6 | 1.0 | FSHT-M6-1 | FSSHT-M6-1 | 8.78 | 7.8 | 11.0 | 7.8 | 1.8 | 14.3 | 1.0 | 1.0 | 8.8 | 10.0 |
| FSHT-M6-2 | FSSHT-M6-2 | 1.4 | 1.4 | ||||||||||
※表記以外のその他寸法についてはお問い合わせ下さい。
弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。
（JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。
（JIS B0205-4）

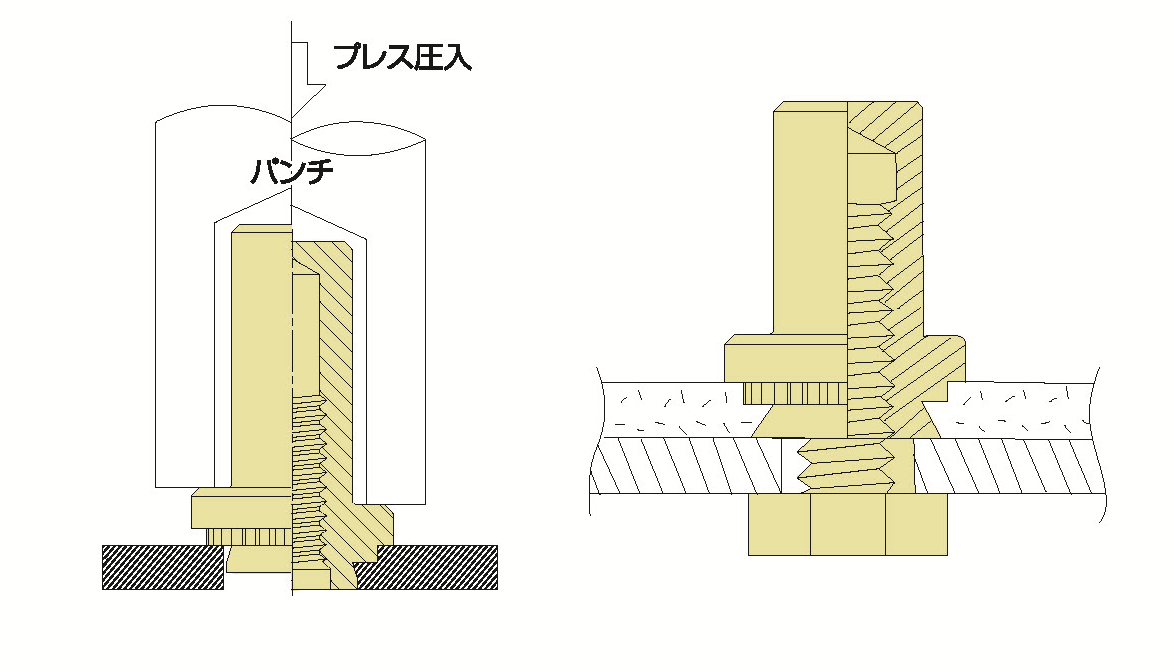

セルブラインドナットの取付
従来の設備（標準プレス機）で圧入。
- 定められた取付下穴をあける。
（注）この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。 - セルブラインドナットのガイド部（パイロット部）を取付下穴に挿入する。
- プレスでローレット部が相手母材と面一になるまで加圧する。

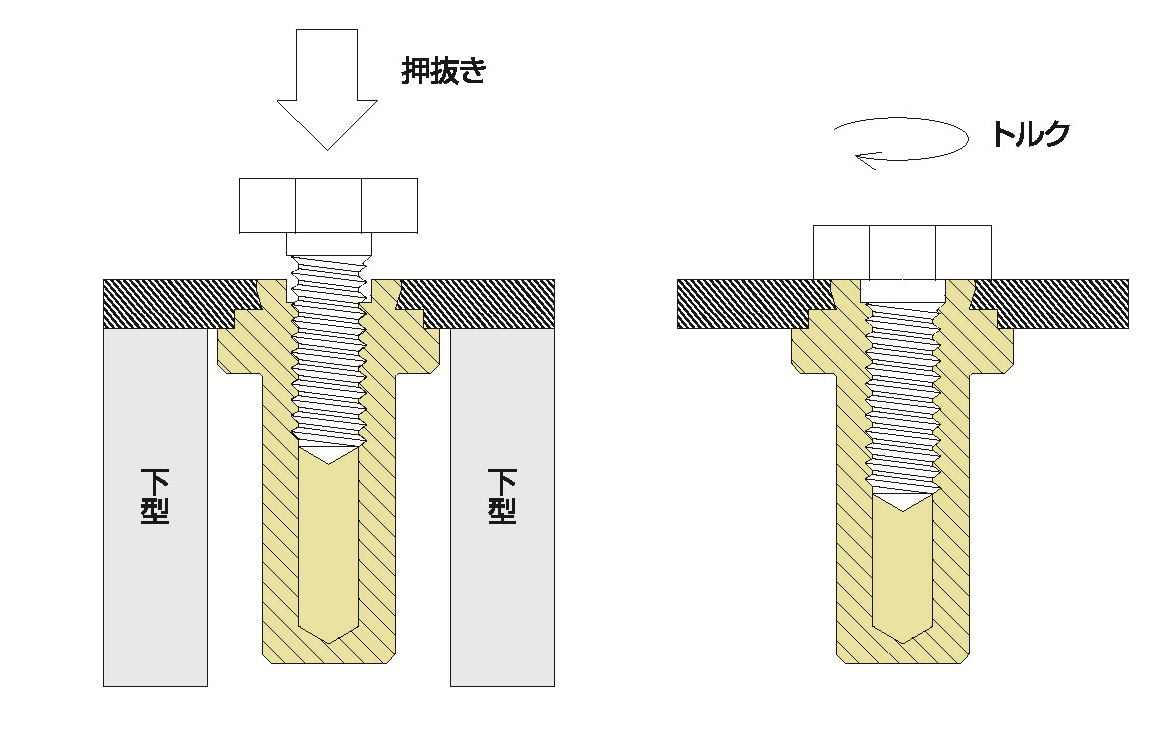

信頼性
高い押抜力、回転トルクが得られます。
- 圧入する事により、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られます。
- 波形状のローレット部が相手金属を波形に変位させるので、高い回転トルクが得られます。

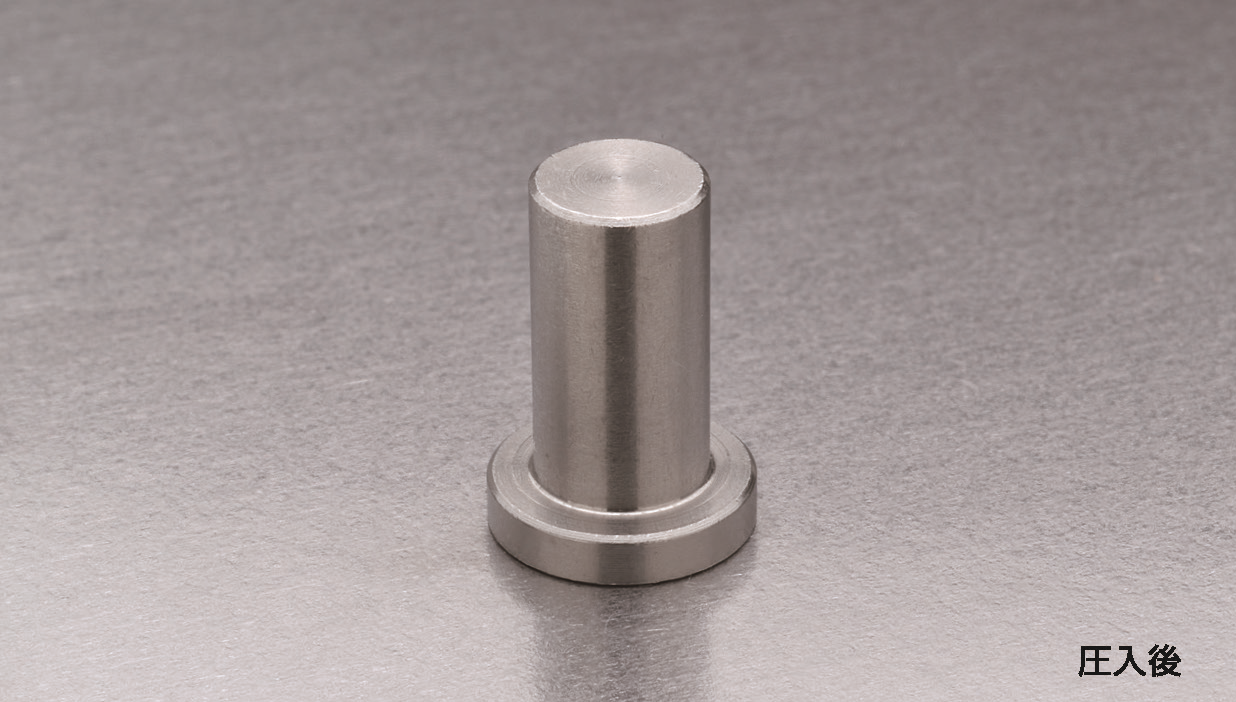

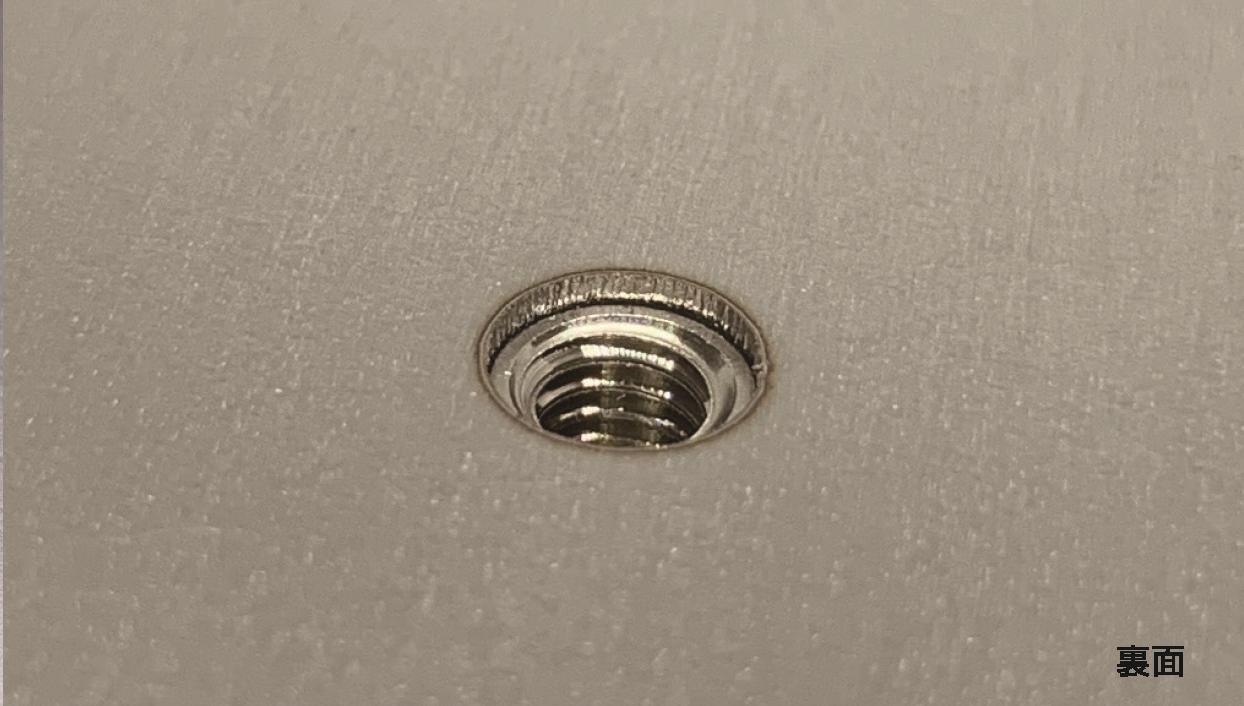

結果
綺麗な仕上がりです。
- プレス後の後処理は、基本的に不要です。
セルブラインドナットの性能表
| ねじの 呼び | ｈ 区分 | 相手部材の板厚 (mm) |
母材 AL5052 | 母材 SECC | 母材 SUS430KD | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m (kgf・cm) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m (kgf・cm) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m (kgf・cm) |
|||
| M3 | -1 | 1.0 | 6.9 (700) | 0.490 (50) | 1.5 (15) | 6.9 (700)～ 15.7 (1600) |
0.637 (65) | 1.5 (15) | 11.8 (1200) | 0.706 (72) | 1.5 (15) |
| -2 | 1.4 | 0.834 (85) | 0.981 (100) | ||||||||
| M4 | -1 | 1.0 | 6.9 (700)～ 9.8 (1000) | 0.520 (53) | 2.7 (28) | 9.8 (1000)～ 17.7 (1800) |
0.686 (70) | 3.9 (40) | 11.8 (1200)～ 14.7 (1500) |
0.804 (82) | 3.9 (40) |
| -2 | 1.4 | 0.883 (90) | 3.9 (40) | 1.079 (110) | 4.4 (45) | 1.176 (120) | 4.4 (45) | ||||
| M5 | -1 | 1.0 | 0.539 (55) | 3.6 (37) | 11.8 (1200)～ 21.6 (2200) |
0.834 (85) | 3.9 (40) | 14.7 (1500)～ 16.7 (1700) |
1.058 (108) | 3.9 (40) | |
| -2 | 1.4 | 0.932 (95) | 4.8 (49) | 1.128 (115) | 5.9 (60) | 1.303 (133) | 5.9 (60) | ||||
| M6 | -0 | 1.0 | 6.9 (700)～ 11.8 (1200) |
0.834 (85) | 6.9 (70) | 15.7 (1600)～ 29.4 (3000) |
1.226 (125) | 10.8 (110) | 16.7 (1700) | 1.215 (124) | 10.8 (110) |
| -1 | 1.4 | 1.079 (110) | 9.8 (100) | 1.569 (160) | 11.3 (115) | 1.823 (186) | 11.3 (115) | ||||
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
セルブラインドナットの材質と処理
| 型式 | 材質 | 処理 | 仕上げ |
|---|---|---|---|
| FSHT | 快削鋼 | 浸炭焼入れ・焼戻し | 三価光沢クロメート |
| FSSHT | ステンレス鋼 | ー | 脱脂 |
※相手母材がSUS430には圧入可です。
※相手母材がSUS303,304には圧入不可です。
