相手材SUS304用セルファスナー（FSS-304シリーズ）
相手材SUS304用セルファスナー
（FSS-304シリーズ）
- RoHS2対応品

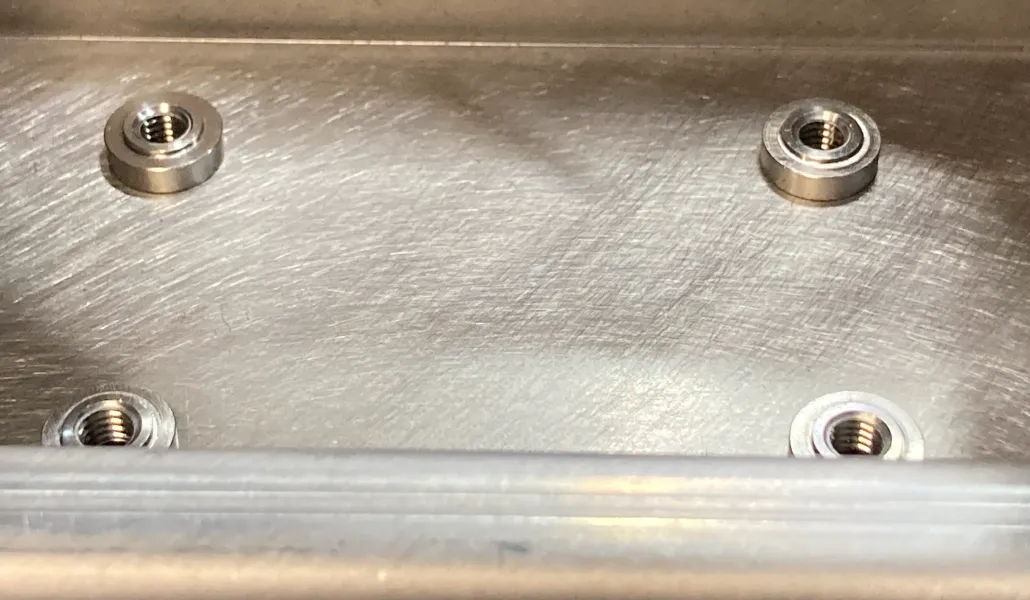

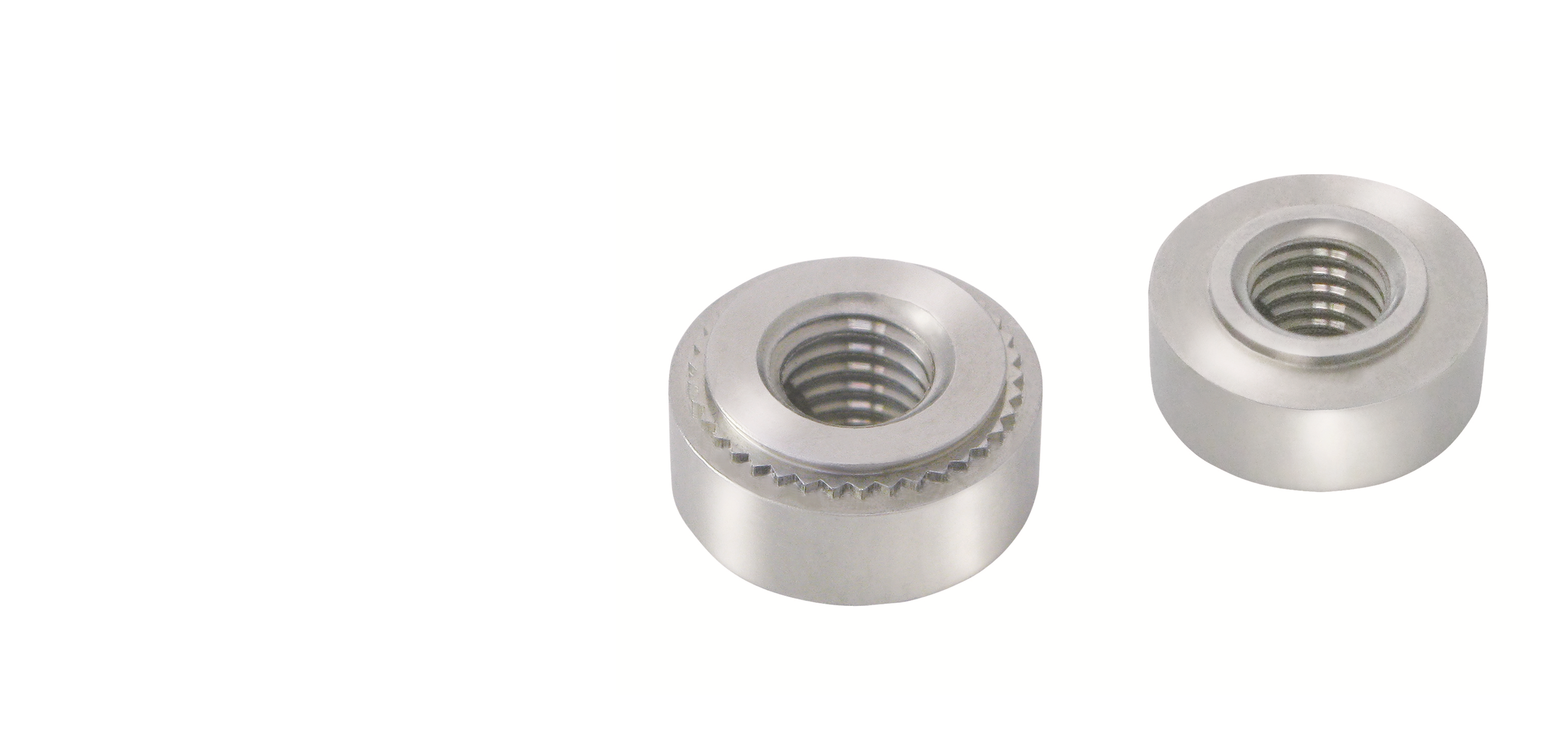

相手材SUS304に圧入可能なSUS304材で製作したセルファスナーです。
焼入れ・焼戻しは行っていないため、製品の硬度のバラつきが無く、安定した強度で圧入可能ですのでロットによる圧入不可はございません。
SUS304材で製作していますので、耐食性に優れています。

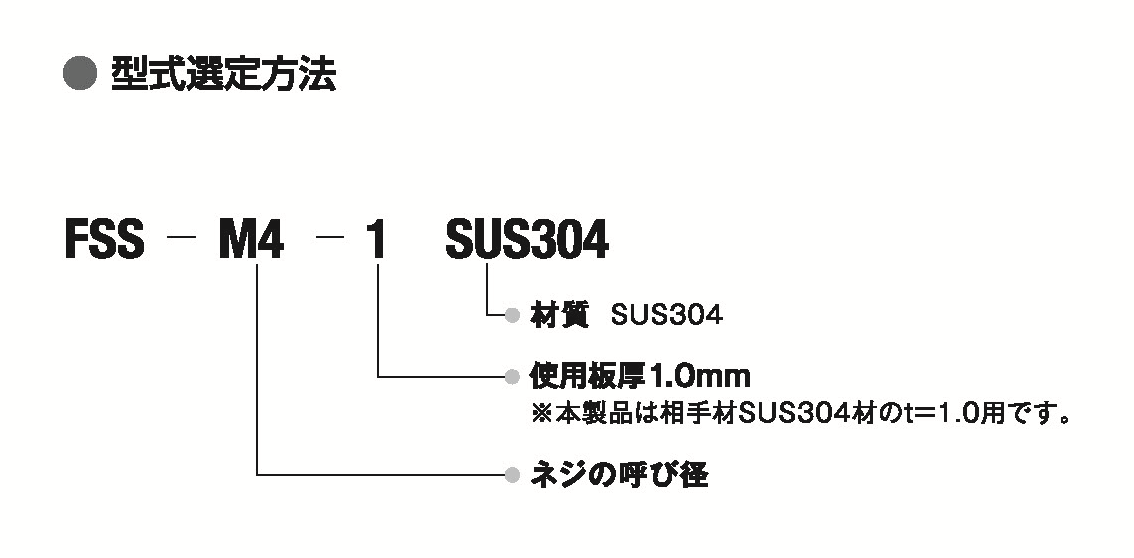

相手材SUS304用セルファスナーの型式選定方法

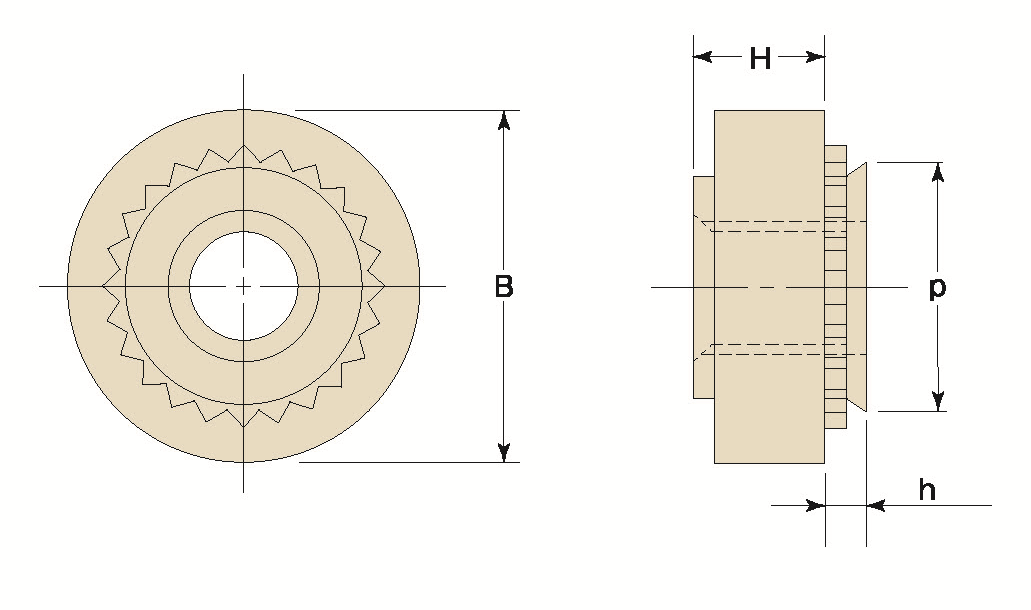

相手材SUS304用セルファスナーの寸法表
単位mm
| ねじの呼び | ピッチ | 型式 | h最大 | 使用可能板厚 | 取付穴径 +0.05 -0 |
p最大 | B+0 -0.1 | H±0.1 | 圧入後の製品の出量 | 取付穴中心と 板端の最小距離 |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 0.5 | FSS-M3-1 SUS304 | 1.0 | 1.0 | 5.4 | 5.4 | 8.0 | 2.9 | MAX 3.3 | 6.9 |
| M4 | 0.7 | FSS-M4-1 SUS304 | 1.0 | 1.0 | 6.4 | 6.4 | 9.0 | 2.9 | MAX 3.3 | 7.1 |
| M5 | 0.8 | FSS-M5-1 SUS304 | 1.0 | 1.0 | 8.8 | 8.8 | 11.0 | 4.2 | MAX 4.6 | 10.0 |
※本製品は相手材SUS304 t=1.0用です。
※表記以外のその他寸法についてはお問い合わせ下さい。
弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。 （JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。 （JIS B0205-4）
相手材SUS304用セルファスナーの取付

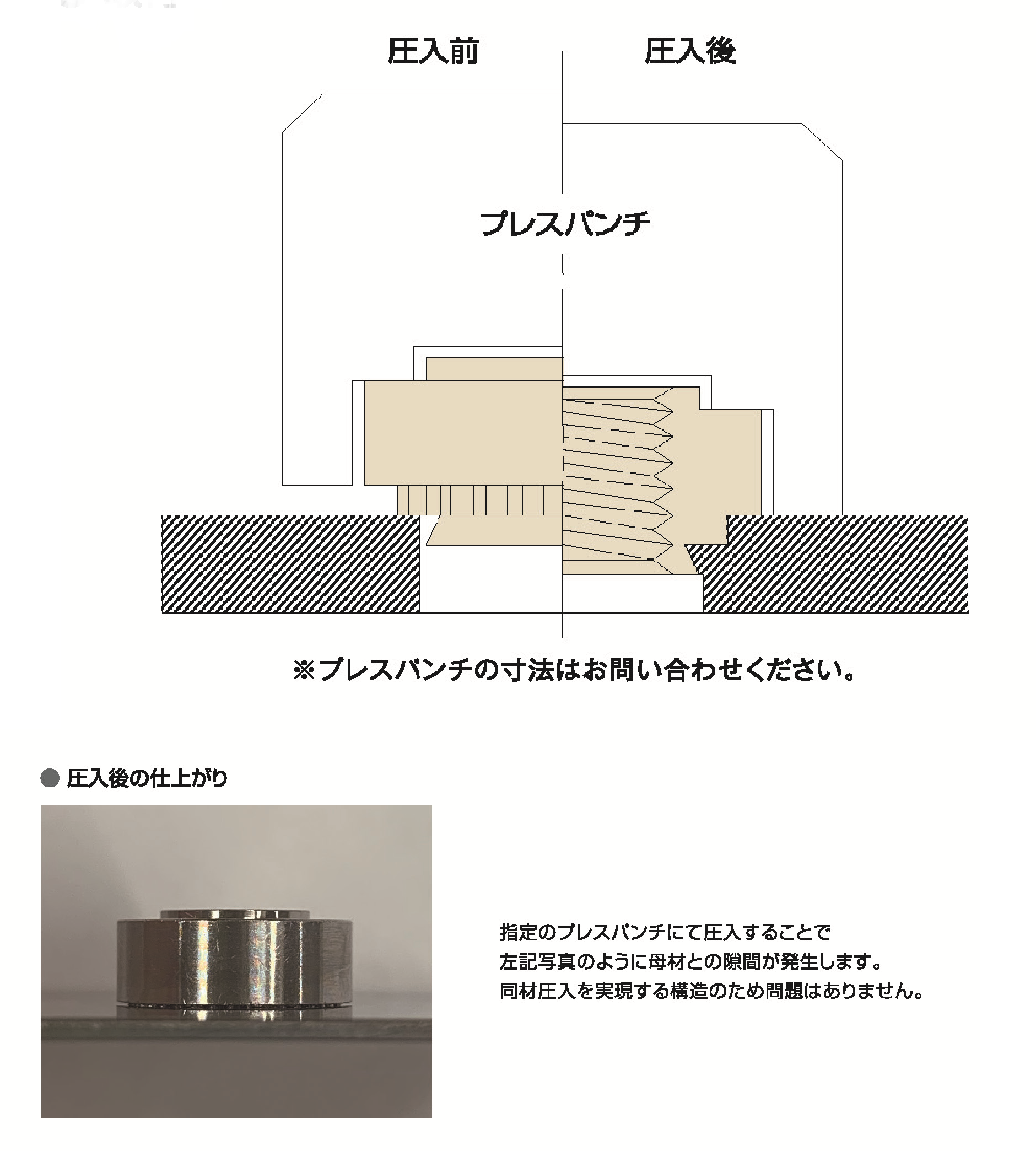

従来の設備（標準プレス機）で圧入。
- 定められた取付下穴をあける。
（注）この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。 - セルファスナーのガイド部（パイロット部）を取付下穴に挿入する。
- パンチが母材と接触するまで圧入して下さい。

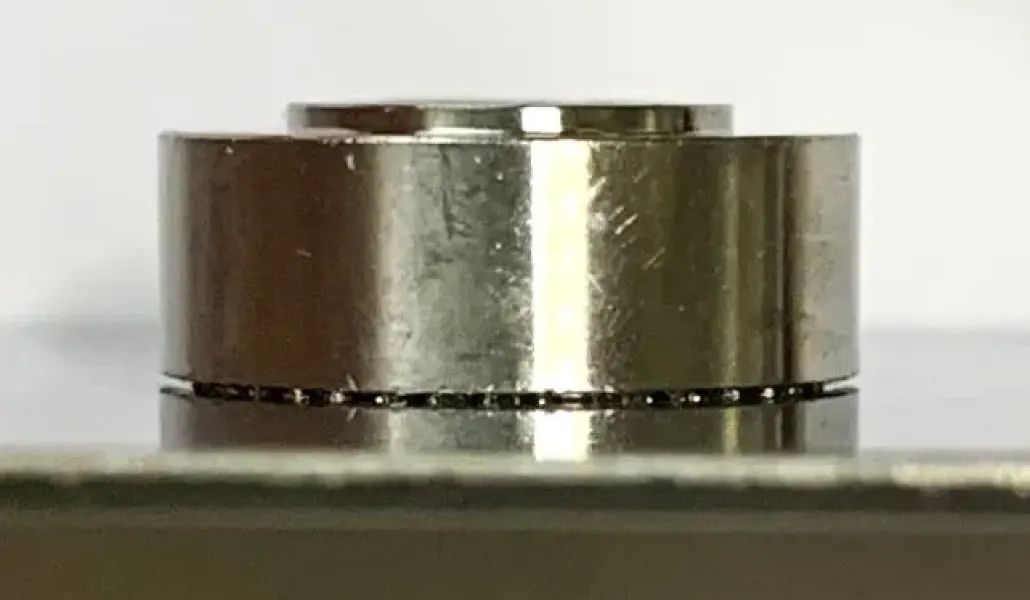

（圧入後、板とボディーの間には隙間が発生します）
※圧入の際、母材が反り返ってくる場合があります。この場合はパンチで板を押し戻し、母材が元通りにまっすぐになるまで圧入して下さい。
※プレスパンチの寸法につきましてはお問い合わせ下さい。
プレスパンチの治具のレンタルも行っております。お気軽にお問い合わせ下さい。
信頼性
高い押抜力、回転トルクが得られます。

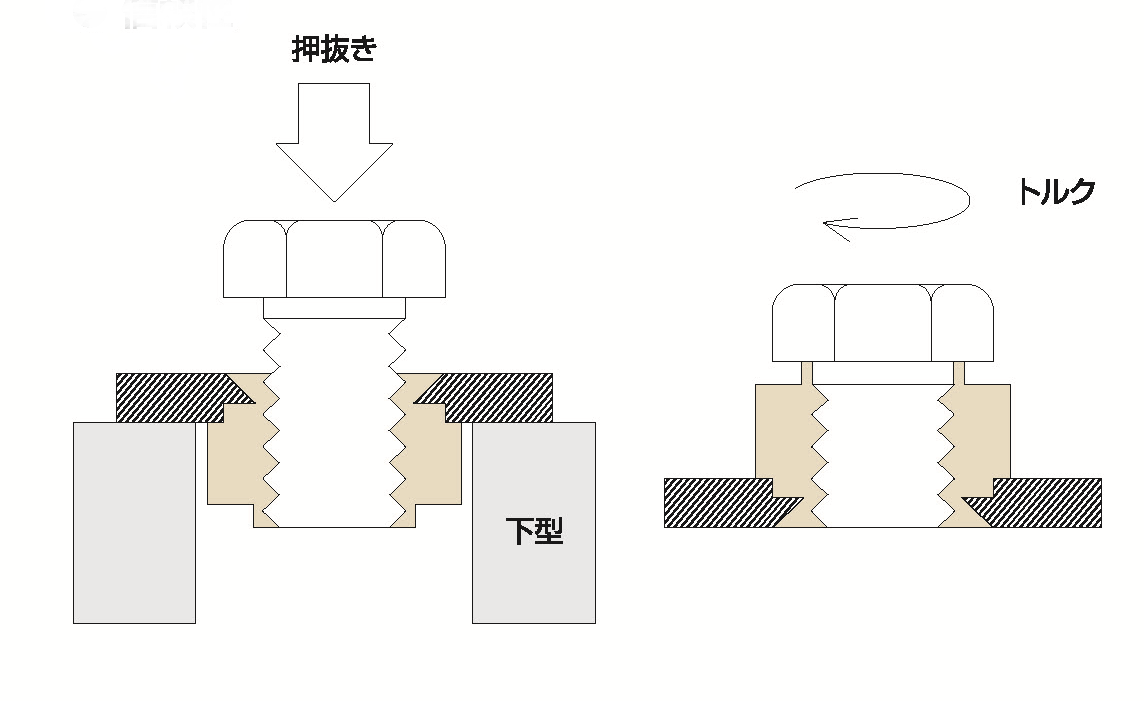

- 圧入することにより、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られます。
- 波形状のローレット部が、相手金属を波形に変位させるので、高い回転トルクが得られます。
結果

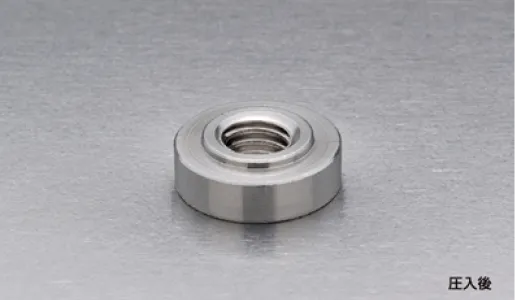

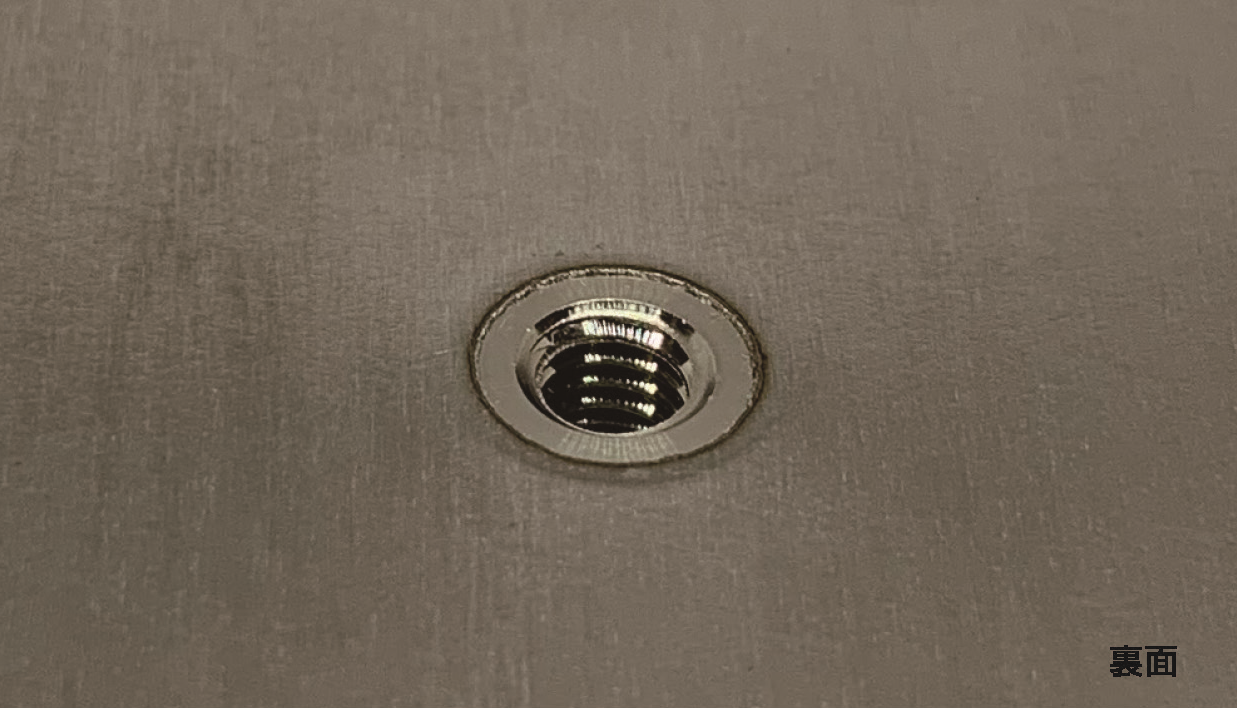

綺麗な仕上がりです。
- プレス後の後処理は、基本的に不要です。
相手材SUS304用セルファスナーの性能表
| ねじの呼び | 母材 SUS304 1.0mm | ||
|---|---|---|---|
| 圧入加力 kN(kgf) | 耐押抜力 kN(kgf) | トルク N・m(kgf・cm) | |
| M3 | 16.7 (1700) ～ 22.5 (2300) | 0.686 (70) | 2.9 (30) |
| M4 | 18.6 (1900) ～ 24.5 (2500) | 0.834 (85) | 3.9 (40) |
| M5 | 26.5 (2700) ～ 32.3 (3300) | 1.226 (125) | 10.8 (110) |
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
相手材SUS304用セルファスナーの材質と処理
| 型式 | 材質 | 処理 | 仕上げ |
|---|---|---|---|
| FSS-M()-1SU304 | ステンレス鋼 | ー | 脱脂 |
