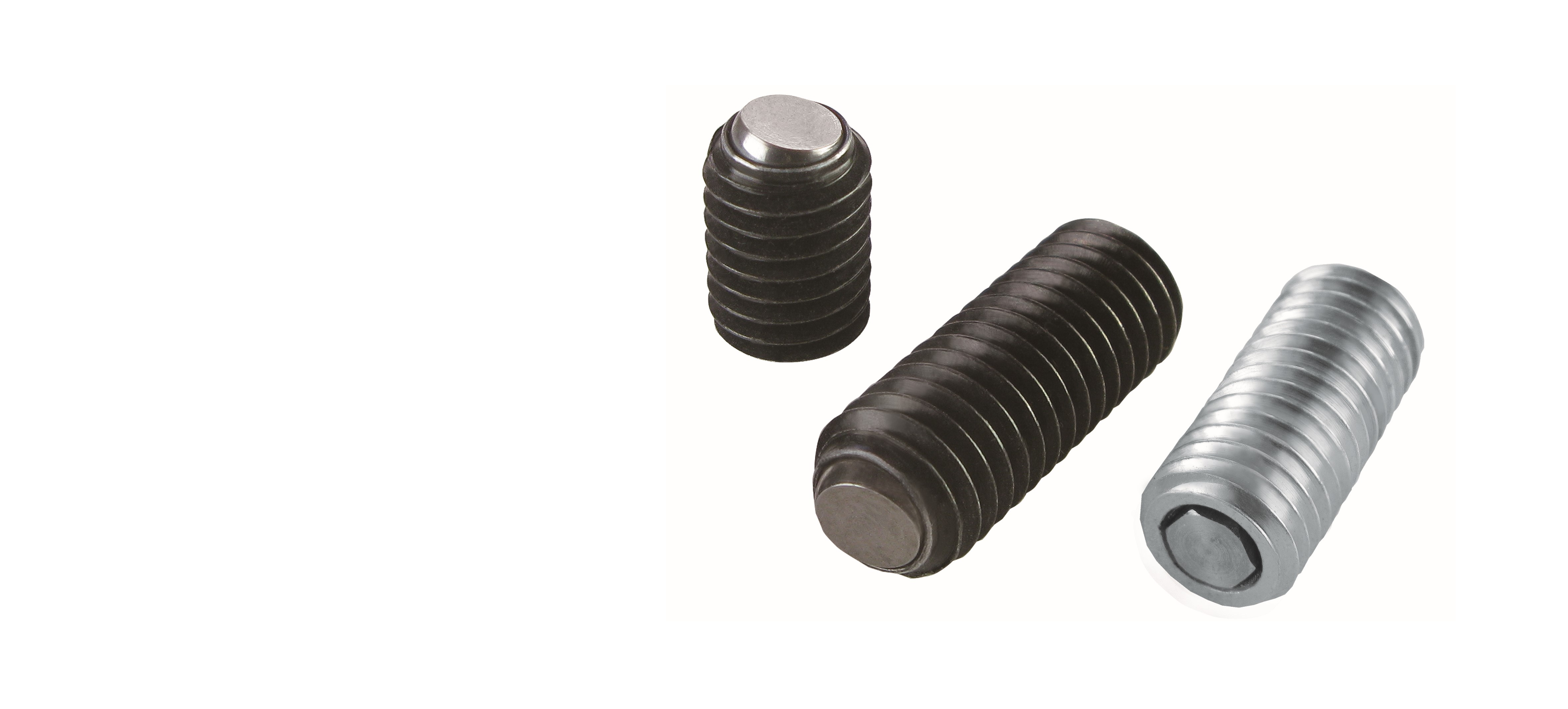

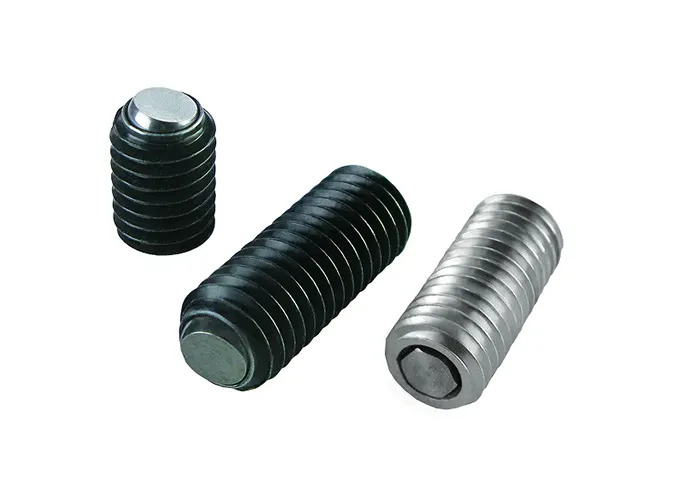

セルスクリュー
セルスクリュー
- RoHS2対応品
先端ボール部のフローティング機能（反転防止機能）により、平面で相手物を固定できます。 蓋機能付きは切粉が詰まらずに作業効率をアップさせます。
また、先端ボール部は反転しない為、どちらを向いているのか確認する必要がありません。

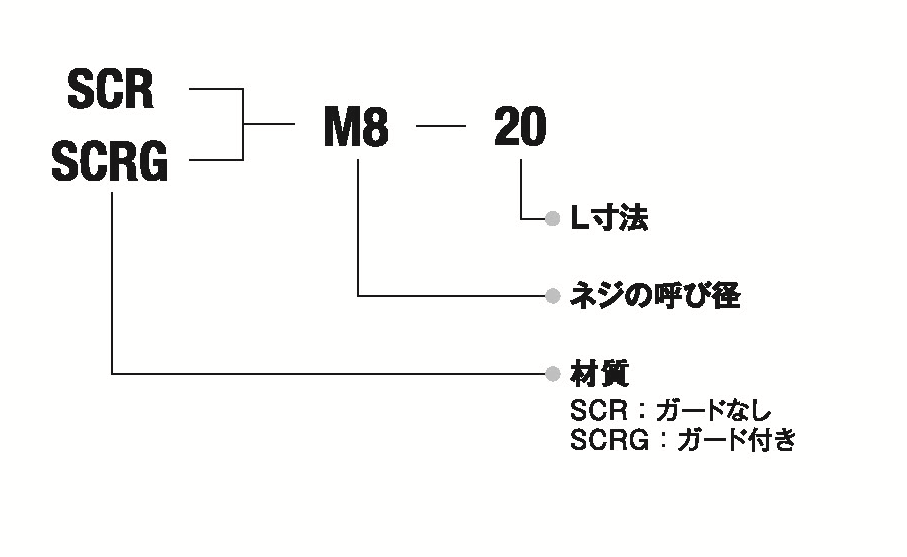

セルスクリューの型式選定方法

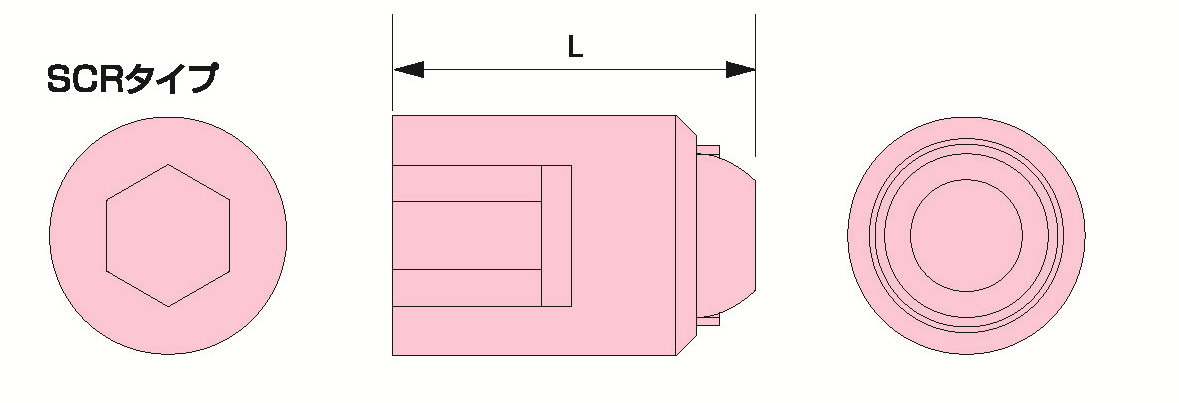

セルスクリューの寸法表
SCR
単位mm
| 型式 | セル・スクリュー L寸 | ||||||
|---|---|---|---|---|---|---|---|
| SCR-M6- | 12 | 16 | 20 | ||||
| SCR-M8- | 12 | 20 | 25 | 30 | |||
| SCR-M10- | 25 | 30 | 35 | ||||
| SCR-M12- | 30 | 40 | |||||
※表記以外のその他寸法についてはお問い合わせ下さい。

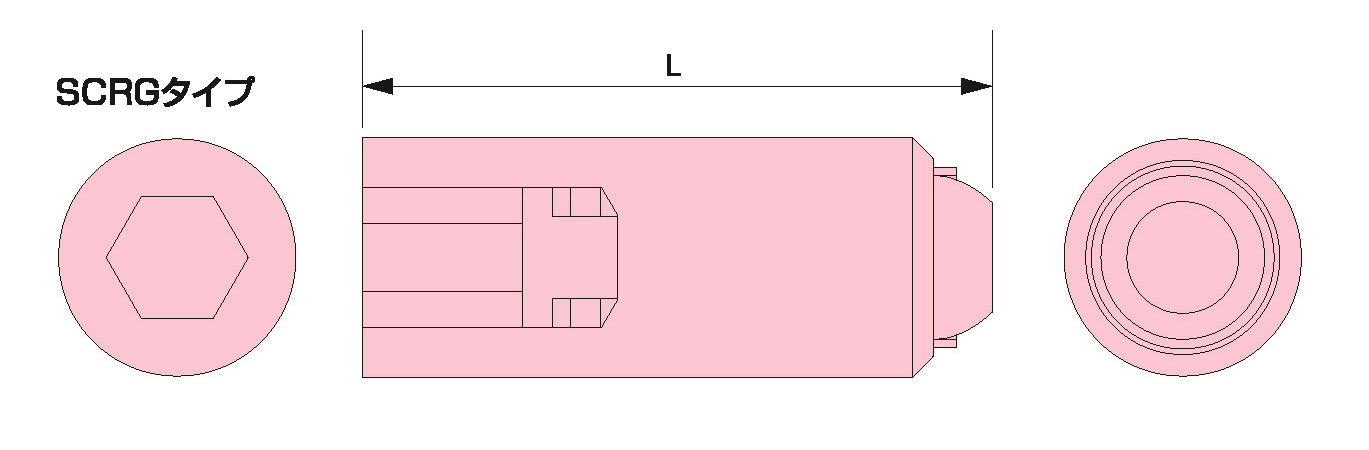

SCRG
単位mm
| 型式 | セル・スクリュー L寸 | ||||
|---|---|---|---|---|---|
| SCRG-M8- | 20 | 25 | 30 | ||
| SCRG-M10- | 30 | 35 | |||
| SCRG-M12- | 30 | 40 | |||
※表記以外のその他寸法についてはお問い合わせ下さい。
※弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。 （JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。 （JIS B0205-4）
セルスクリューの取付
セルスクリューは工作機械や各種調整箇所等に使用される部材支持製品です。
特徴として
特徴として
- 先端のボール平面部がひっくり返りません。
・支持する相手を傷つけない。
・平面部の確認が不要 - 先端のボール平面部の傾斜が10°以上あります。
・支持する相手に倣って強力に固定します。
信頼性
SCR・SCRG

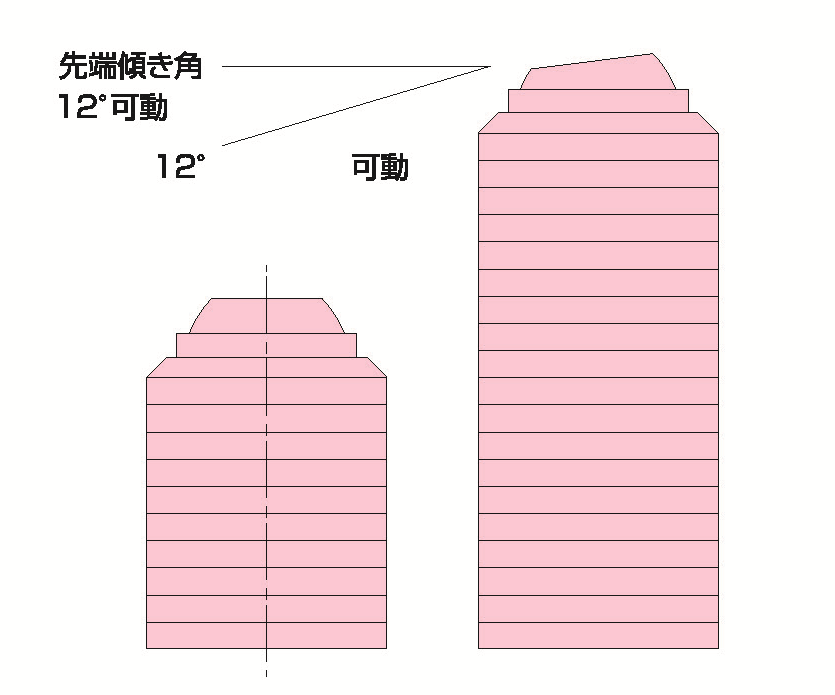

セルスクリューは先端ポール平面部の傾きが10°以上で設定されながら、ひっくり返りがありません。
SCRG
セルスクリューは先端ポール平面部の傾きが10°以上で設定されながら、ひっくり返りがありません。
SCRG
- 使用時に六角穴に切粉が詰まりません。
- 切粉を除去する際に飛び散りません。
- 根元までレンチが入る為に六角穴を崩しません。

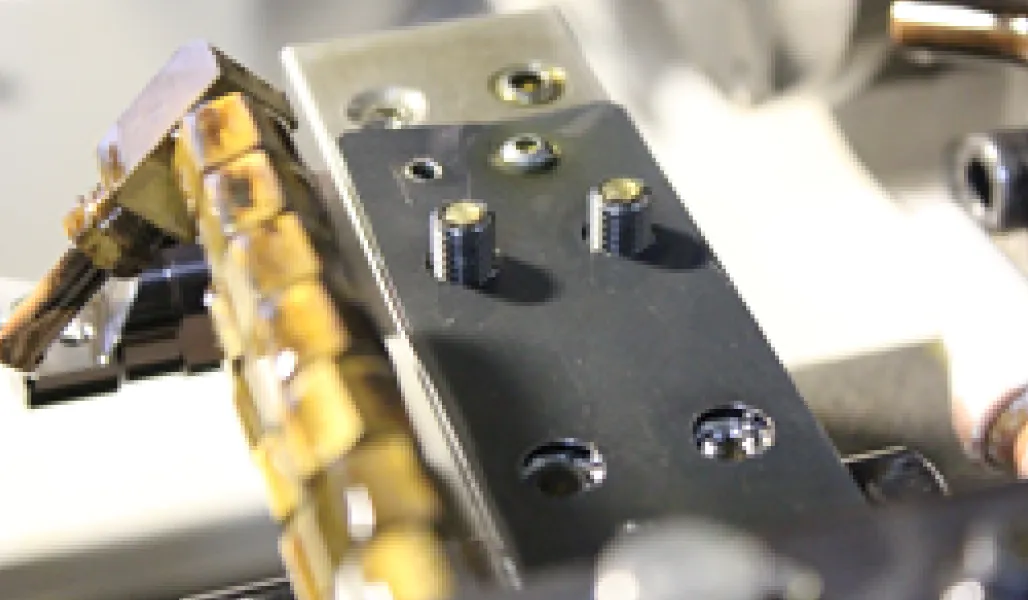

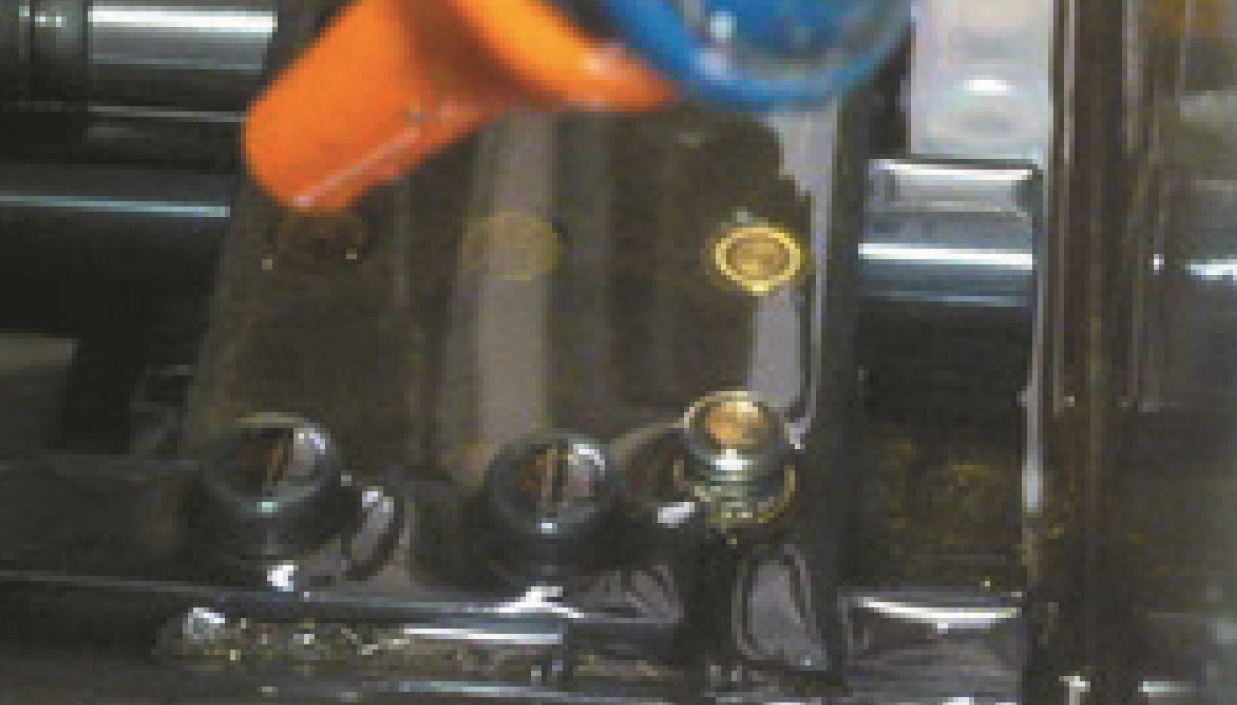

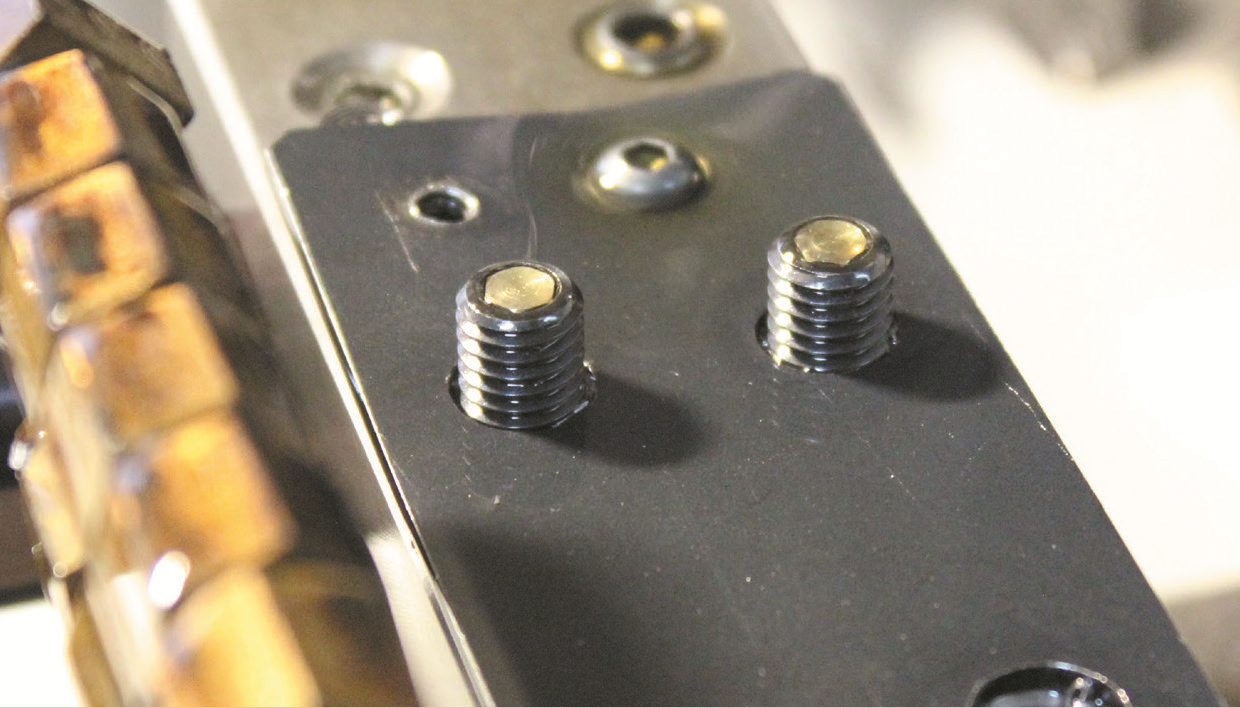

結果
先端ボール部のフローティング機能（反転防止機能）により、平面で相手物を固定できます。
セルスクリューの性能表
| ねじの呼び | 締付トルク | 先端傾き角 | 6角平径 |
|---|---|---|---|
| M6 | 5.2N・m | 12°可動 | Ｈ3.0 |
| M8 | 12.5N・m | Ｈ4.0 | |
| M10 | 24.5N・m | Ｈ5.0 | |
| M12 | 42.0N・m | Ｈ6.0 |
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
セルスクリューの材質
SCR
| 材質 | |
|---|---|
| ネジ部 | SCM435 |
| 先端部 | SUJ2 |
SCRG
| 材質 | |
|---|---|
| ネジ部 | SCM435 |
| 先端部 | SUJ2 |
| ガード部 | SUS303 |
| スプリング | SUS304 |
