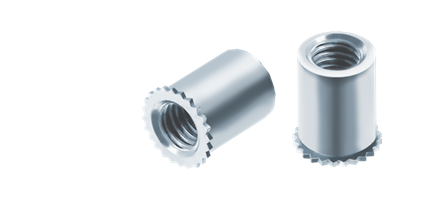

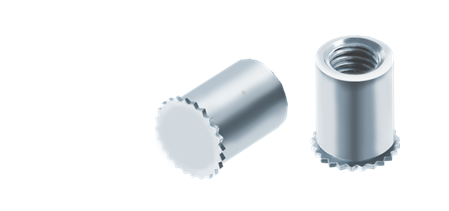

薄板用セルスペーサー
薄板用セルスペーサー
- RoHS2対応品

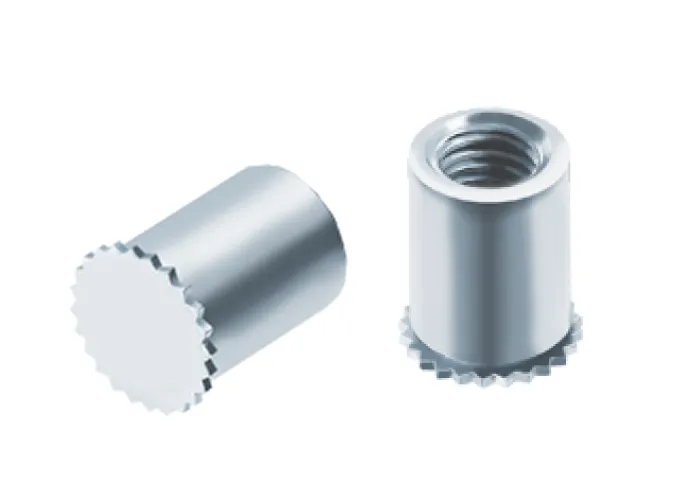

セルスペーサーは、ナットと支柱、スペーサー、位置決め軸の役割を兼ね備えた多機能な製品です。
従来の最小板厚1.0mmに加え、それ以下の薄板0.5mm～0.8mm用も開発され小型、軽量、薄型のニーズに対応可能となりました。
取付時のバリ取り、サラモミ等の加工は不要です。加工後も取付板表面に突起が生じず、きれいに仕上げることができます。

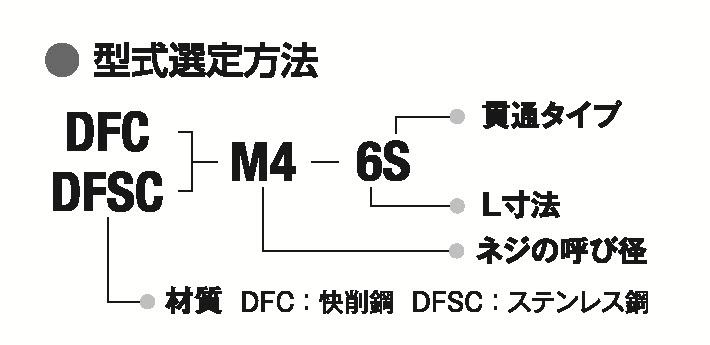

薄板用セルスペーサーの型式選定方法
薄板用セルスペーサーの寸法表

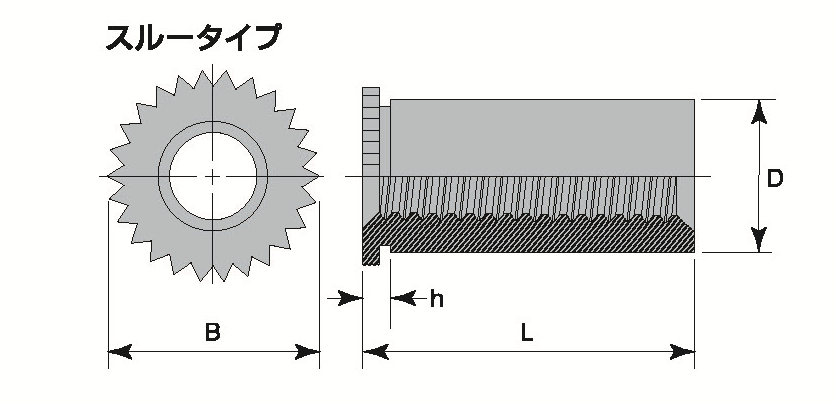

薄板専用（ｔ＝0.5～0.8適応）（スルータイプ）
単位mm
| ねじの呼び | ピッチ | 型式 | h | 使用可能 最小板厚 |
L±0.1 | B +0.4 -0 |
D +0.04 -0.05 |
取付穴径 +0.05 -0 |
取付穴中心と 板端の最小距離 |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 快削鋼 | ステンレス鋼 | ||||||||||||||||||||||||||
| M3 | 0.5 | DFC-M3-S | DFSC-M3-S | 0.5 | 0.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 7.0 | 6.15 | 6.2 | 7.0 | ||||||||
| M4 | 0.7 | DFC-M4-S | DFSC-M4-S | 0.5 | 0.5 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 8.0 | 7.15 | 7.2 | 8.0 | |||||||||
※表記以外のその他寸法についてはお問い合わせ下さい。

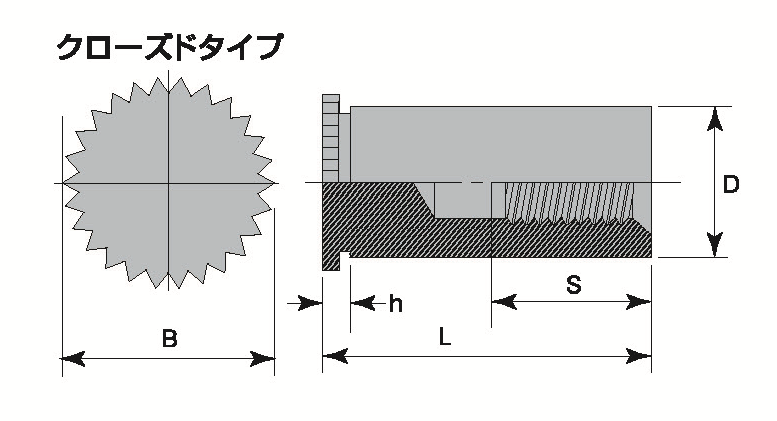

薄板専用（ｔ＝0.5～0.8適応）（クローズドタイプ）
単位mm
| ねじの呼び | ピッチ | 型式 | h | 使用可能 最小板厚 |
有効ネジ寸法 S | B +0.4 -0 |
D +0.04 -0.05 |
取付穴径 +0.05 -0 |
取付穴中心と 板端の最小距離 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | |||||||||||||||
| 快削鋼 | ステンレス鋼 | L±0.1 | |||||||||||||||||
| M3 | 0.5 | DFC-M3-SC | DFSC-M3-SC | 0.5 | 0.5 | 6 | 7 | 8 | 9 | 10 | 12 | 7.0 | 6.15 | 6.2 | 7.0 | ||||
| M4 | 0.7 | DFC-M4-SC | DFSC-M4-SC | 0.5 | 0.5 | 6 | 8 | 10 | 12 | 8.0 | 7.15 | 7.2 | 8.0 | ||||||
※表記以外のその他寸法についてはお問い合わせ下さい。
弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。
（JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。
（JIS B0205-4）
薄板用セルスペーサーの取付
従来の設備（標準プレス機）で圧入。
- 定められた取付下穴をあける。
（注）この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。 - 取付穴及び下型にセルスペーサーを挿入する。
- プレスでローレット部が相手母材と面一になるまで加圧する。

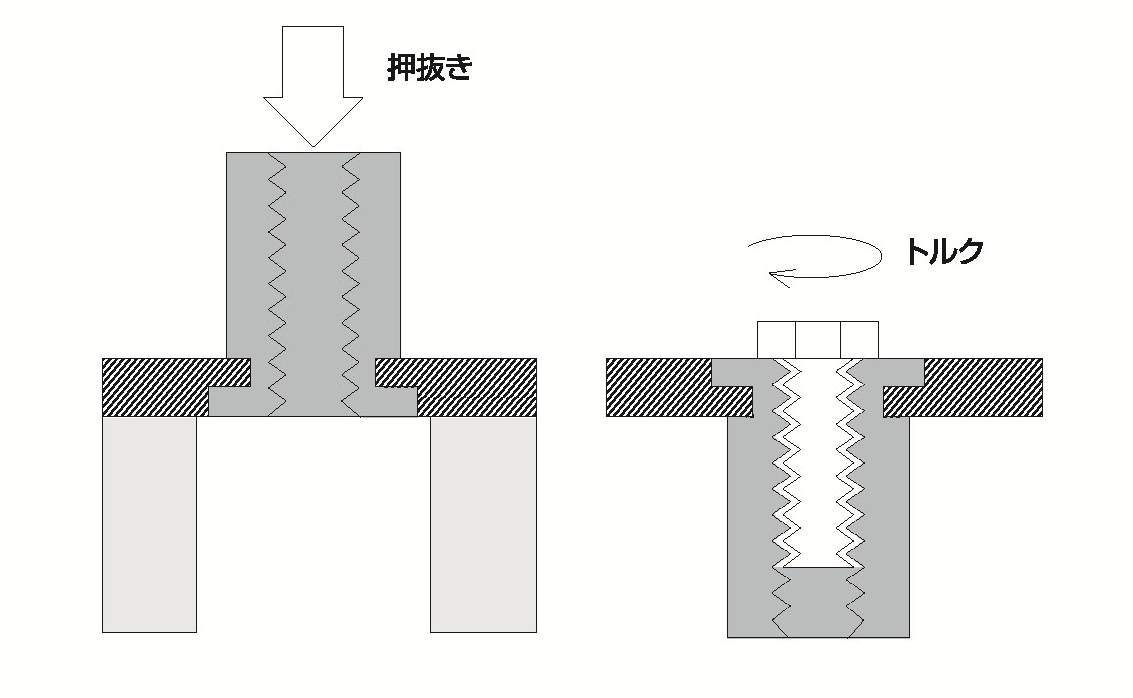

信頼性
高い押抜力、回転トルク、正確な垂直度が得られます。
- 圧入する事によりローレット部が相手板材を塑性変形させ、ローレット部下の溝へ相手材を固定させるため、高い押抜力が得られます。
- 波形状のローレット部が相手金属を波形に変位させるので、高い回転トルクが得られます。

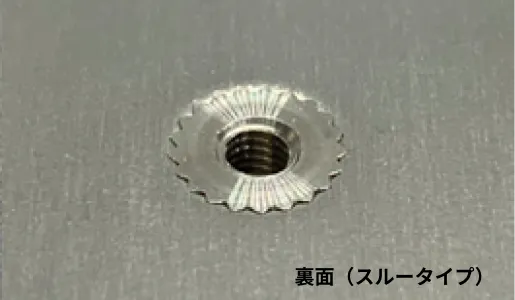

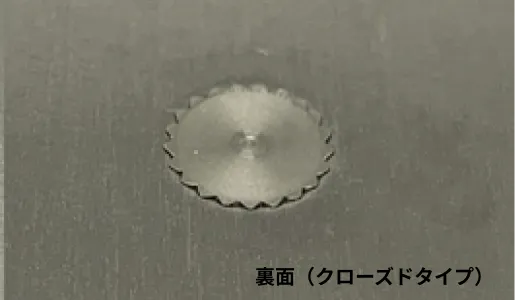

結果
綺麗な仕上がりです。
- 板の表面が平滑で突起が出ません。
- 取付位置のピッチずれはありません。
- メネジの垂直度が正確です。
薄板用セルスペーサーの性能表
| ねじの呼び | DFC/DFSC 母材 AL5052 0.5mm | DFC/DFSC 母材 SECC 0.5mm | DFC/DFSC 母材 SUS430KD 0.8mm | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m(kgf・cm) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m(kgf・cm) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m(kgf・cm) |
|
| M3 | 6.9 (700)～ 9.8 (1000) |
0.441 (50) | 2.5 (25) | 9.8 (1000)～ 12.7 (1300) |
0.736 (75) | 2.5 (25) | 14.7 (1500) | 1.147 (117) | 2.5 (25) |
| M4 | 8.8 (900)～ 11.8 (1200) |
2.9 (30) | 4.9 (50) | 1.294 (132) | 4.9 (50) | ||||
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
薄板用セルスペーサーの材質と処理
| 型式 | 材質 | 処理 | 仕上げ |
|---|---|---|---|
| DFC | 快削鋼 | ー | 三価光沢クロメート |
| DFSC | ステンレス鋼 | ー | 脱脂 |
※相手母材がSUS430には圧入可能です。
※相手母材がSUS303,304には圧入不可です。
※相手母材がSUS303,304対応品は特注品で対応しておりますので、お問い合わせ下さい。
