セルスタッド
セルスタッド
- RoHS2対応品

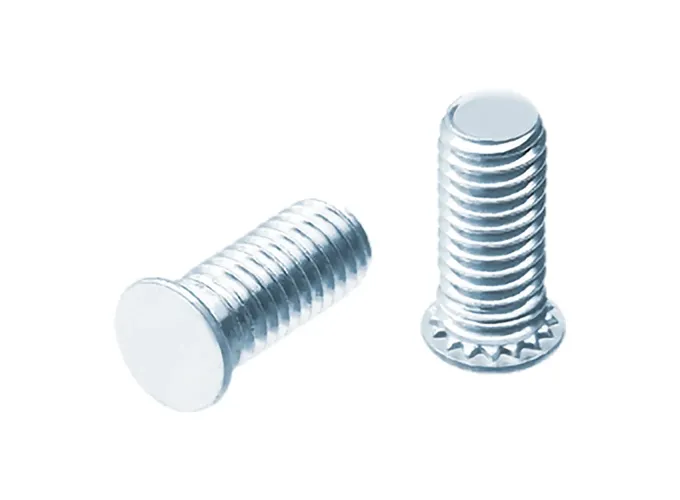

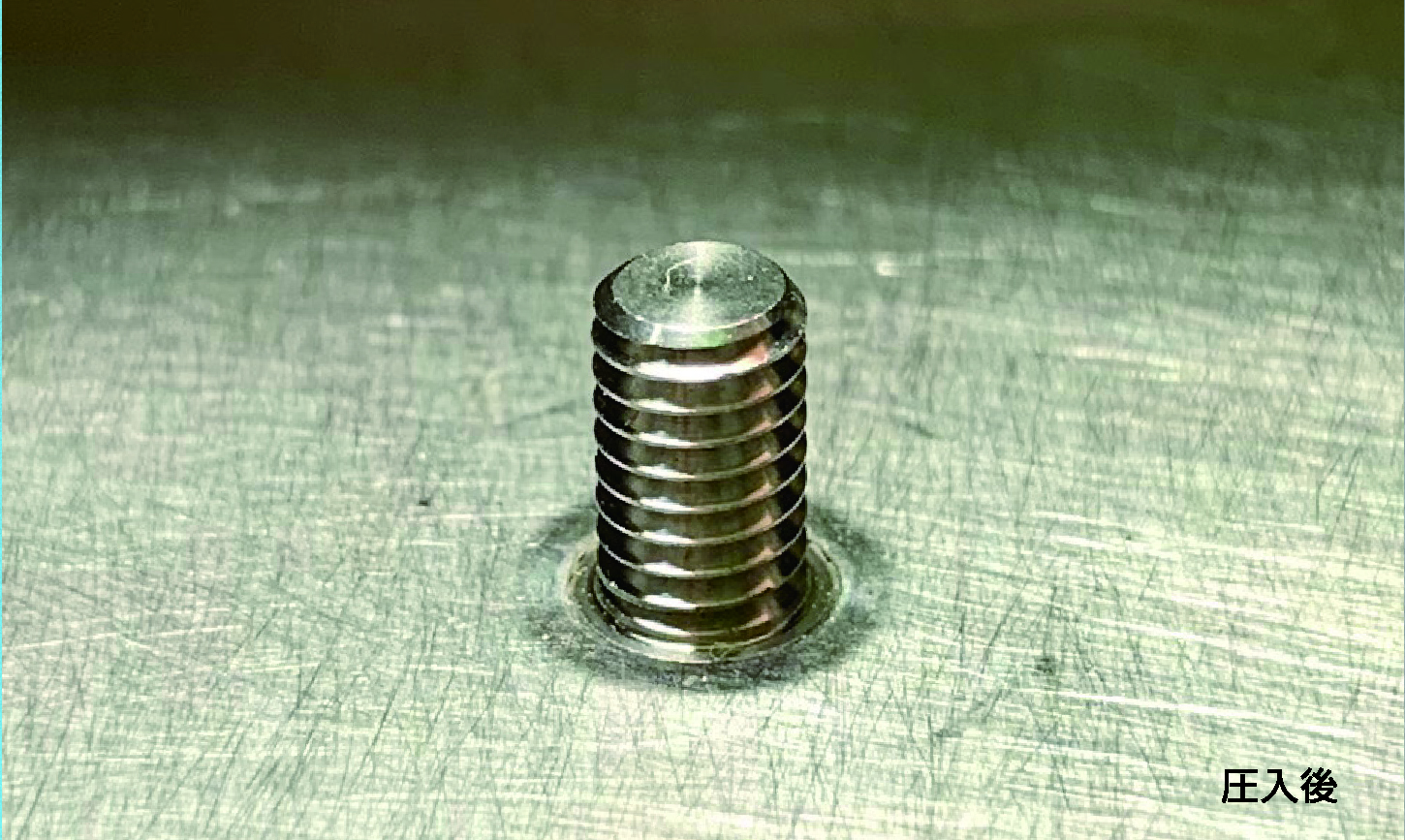

セルスタッドはあらかじめ金属板に開けられた下穴に入れ、通常のプレスで圧入するだけで垂直度の正確なネジが立てられ、板の表面が平滑で突起のない美しい仕上がりができます。

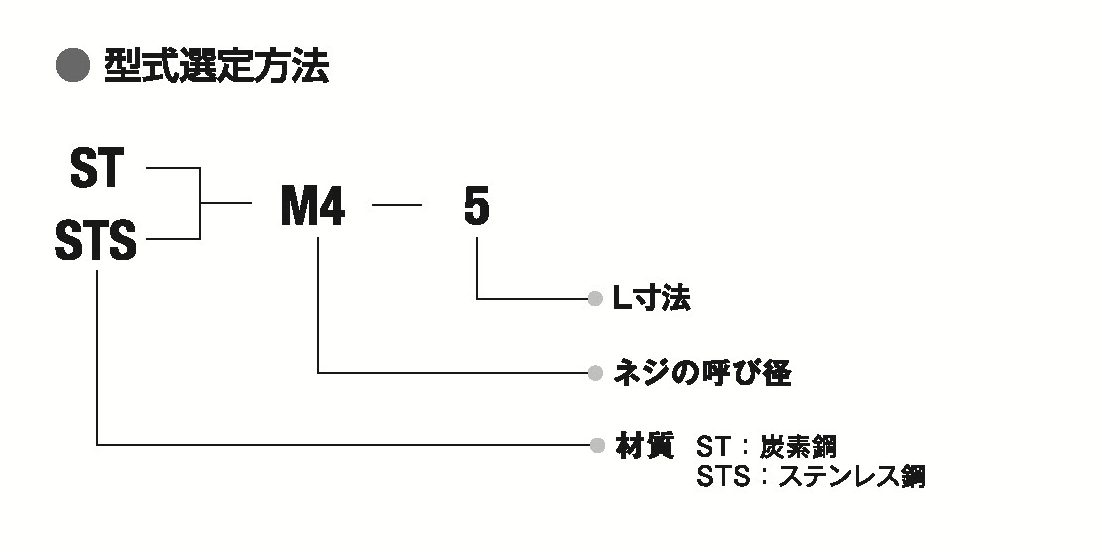

セルスタッドの型式選定方法

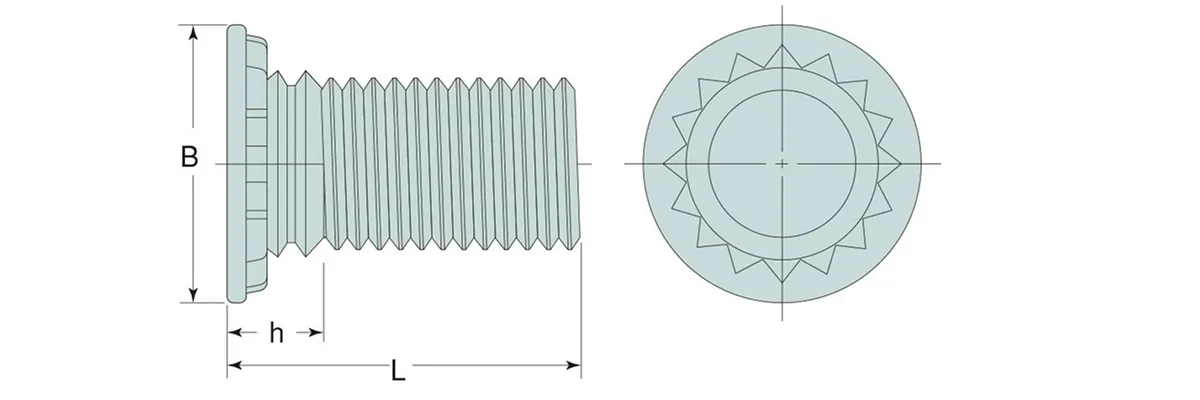

セルスタッドの寸法表
単位mm
| ねじの呼び | ピッチ | 型式 | B ±0.3 |
h 最大 |
L | 使用可能 最小板厚 |
取付穴中心と 板端の最小距離 |
取付穴径 +0.08 -0 |
取付下型 | 最大推奨ナット締め付けトルク N・m(kgf・cm) |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A +0.1 -0 |
C +0.08 -0 |
|||||||||||||||||||||||||||||
| 炭素鋼 | ステンレス鋼 | 参考公差 | M3,M4±0.2 | M5,M6±0.3 | M8±0.4 | |||||||||||||||||||||||||
| M3 | 0.5 | ST-M3- | STS-M3- | 4.6 | 2.35 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 1.0 | 5.6 | 3.0 | 3.6 | 3.05 | 0.6 (6) | |||||||||||
| M4 | 0.7 | ST-M4- | STS-M4- | 5.9 | 2.65 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 1.0 | 7.2 | 4.0 | 4.8 | 4.05 | 2.0 (20) | |||||||
| M5 | 0.8 | ST-M5- | STS-M5- | 6.5 | 2.95 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 1.0 | 7.2 | 5.0 | 6.0 | 5.10 | 3.4 (35) | |||||||||
| M6 | 1.0 | ST-M6- | STS-M6- | 8.2 | 3.25 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 2.0 | 7.9 | 6.0 | 7.0 | 6.15 | 8.8 (90) | ||||||||||
| M8 | 1.25 | ST-M8- | STS-M8- | 9.6 | 4.75 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 2.0 | 9.6 | 8.0 | 9.0 | 8.20 | 15.7 (160) | |||||||||||
※表記以外のその他寸法についてはお問い合わせ下さい。については在庫をお問い合わせ下さい。
弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。
（JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。
（JIS B0205-4）
セルスタッドの取付
従来の設備（標準プレス機）で圧入。
- 定められた取付穴をあける。
（注）この時取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。 - 取付穴及び下型にセルスタッドを挿入する。
- プレスでヘッド部が相手母材と面一になるまで加圧する。

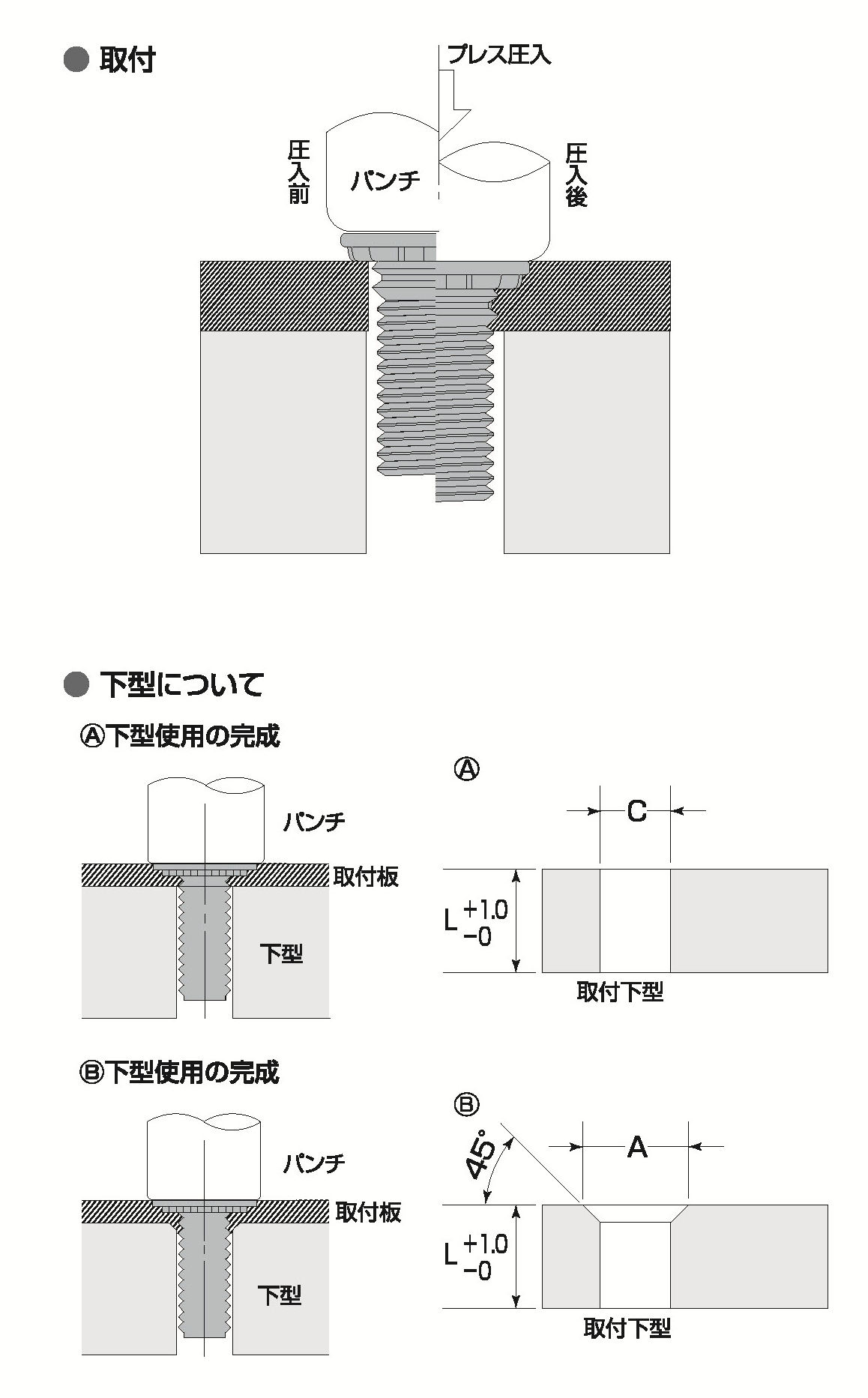

スタッド取付方法と下型形状
- ネジ径M3,M4,M5の場合：
取付ける板厚が1.5mm以上の場合は「Ⓐ」形状、1.5mm未満の場合は「Ⓑ」形状にして下さい。 - ネジ径M6,M8の場合：
取付ける板厚が2.4mm以上のが場合は「Ⓐ」形状、2.4mm未満の場合は「Ⓑ」形状にして下さい。
信頼性
高い押抜力、回転トルク、正確な垂直度が得られます。

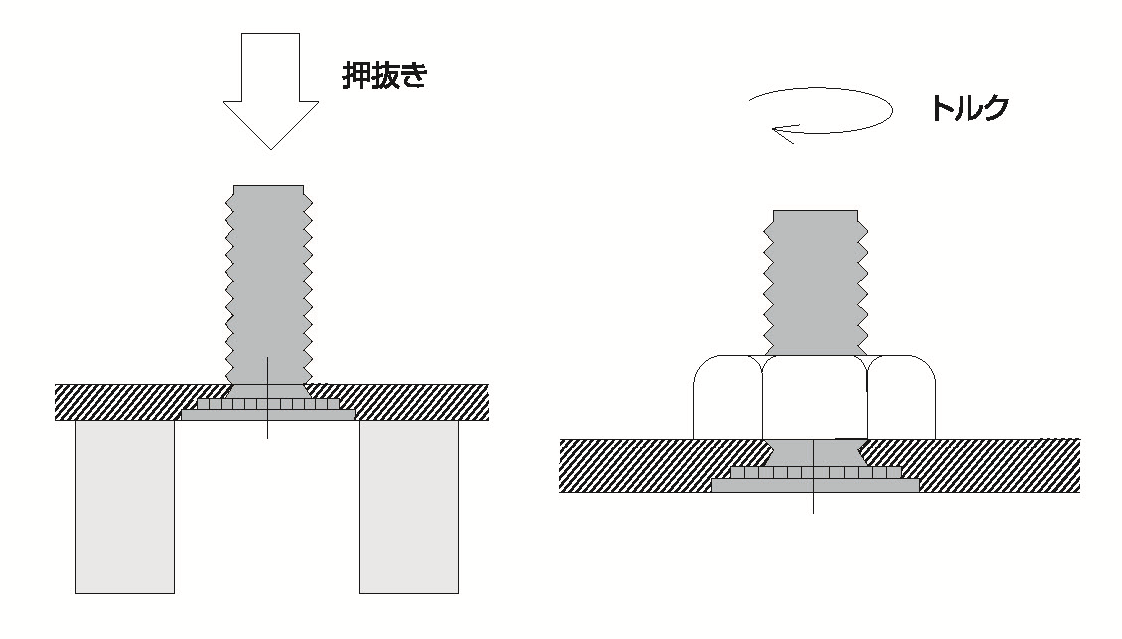

プレスによる圧力でローレットリング部が相手金属板を塑性変形させ、スタッドのヘッド下にもうけられた溝（イーリング）に固定させるため、高い押抜力が得られます。しかもローレットが板材を波形に変位させるので、高い回転トルクが得られます。

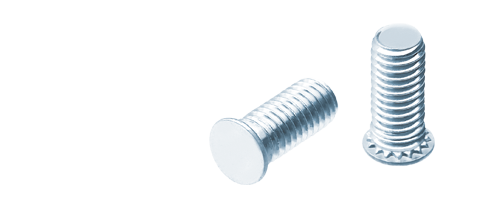

結果

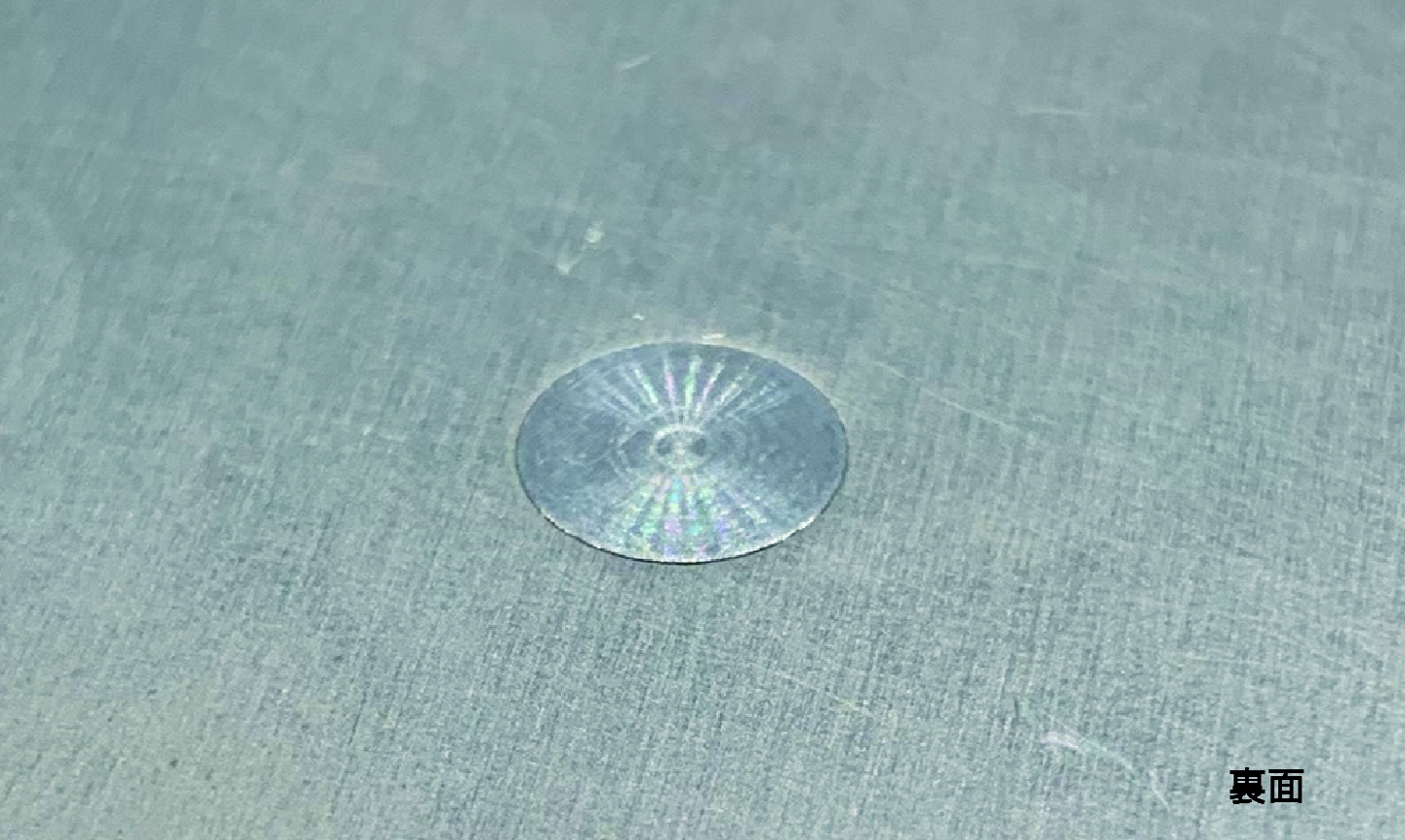

綺麗な仕上がりです。

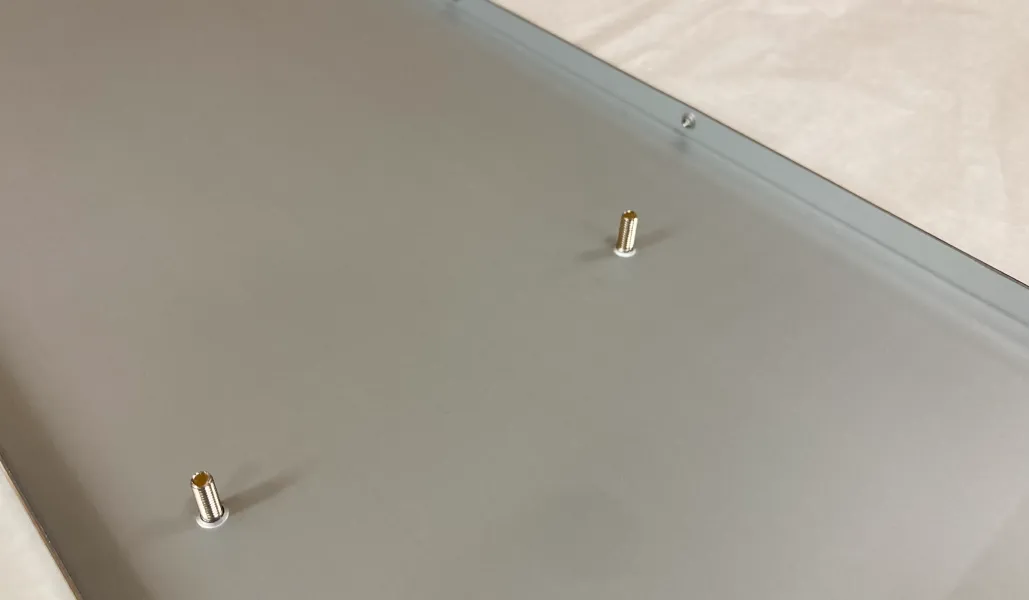

- 板の表面が平滑で突起が出ません。
- 取付位置のピッチずれはありません。
- オネジの垂直度が正確です。
セルスタッドの性能表
| ねじの 呼び |
母材 AL5052 1.5mm | 母材 SECC 1.6mm | 母材 SUS430KD 1.5mm | 最大推奨ナット 締め付けトルク N・m(kgf・cm) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m(kgf・cm) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m(kgf・cm) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
トルク N・m(kgf・cm) |
||
| M3 | 9.8 (1000) | 0.981 (100) | 2.0 (20) | 14.7 (1500) | 1.471 (150) | 2.0 (20) | 19.6 (2000) | 1.784 (182) | 1.6 (16) | 0.6 (6) |
| M4 | 14.7 (1500) | 1.177 (120) | 4.4 (45) | 19.6 (2000) | 1.961 (200) | 4.9 (50) | 29.4 (3000) | 3.058 (312) | 4.0 (41) | 2.0 (20) |
| M5 | 19.6 (2000) | 1.471 (150) | 5.4 (55) | 24.5 (2500) | 2.452 (250) | 6.4 (65) | 31.4 (3200) | 3.293 (336) | 9.3 (95) | 3.4 (35) |
| M6 | 24.5 (2500) | 2.452 (250) | 9.8 (100) | 29.4 (3000) | 2.942 (300) | 11.8 (120) | 44.1 (4500) | 3.342 (350) | 13.7 (140) | 8.8 (90) |
| M8 | 2.746 (280) | 13.7 (140) | 3.432 (350) | 19.6 (200) | 23.5 (240) | 15.7 (160) | ||||
※M6はAL5052 2.0mm、SECC 2.0mm、SUS430KD 2.0mm M8はAL5052 3.0mm、SECC 3.0mm、SUS430KD 2.0mm
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
セルスタッドの材質と処理
| 型式 | 材質 | 処理 | 仕上げ |
|---|---|---|---|
| ST | 炭素鋼 | 浸炭焼入れ・焼戻し | 三価光沢クロメート |
| STS | ステンレス鋼 | ー | 脱脂 |
※相手母材がSUS430には圧入可能です。
※相手母材がSUS303,304には圧入不可です。
※相手母材がSUS303,304対応品は特注品で対応しておりますので、お問い合わせ下さい。
