NEWセルクレストファスナー
NEWセルクレストファスナー
- RoHS2対応品

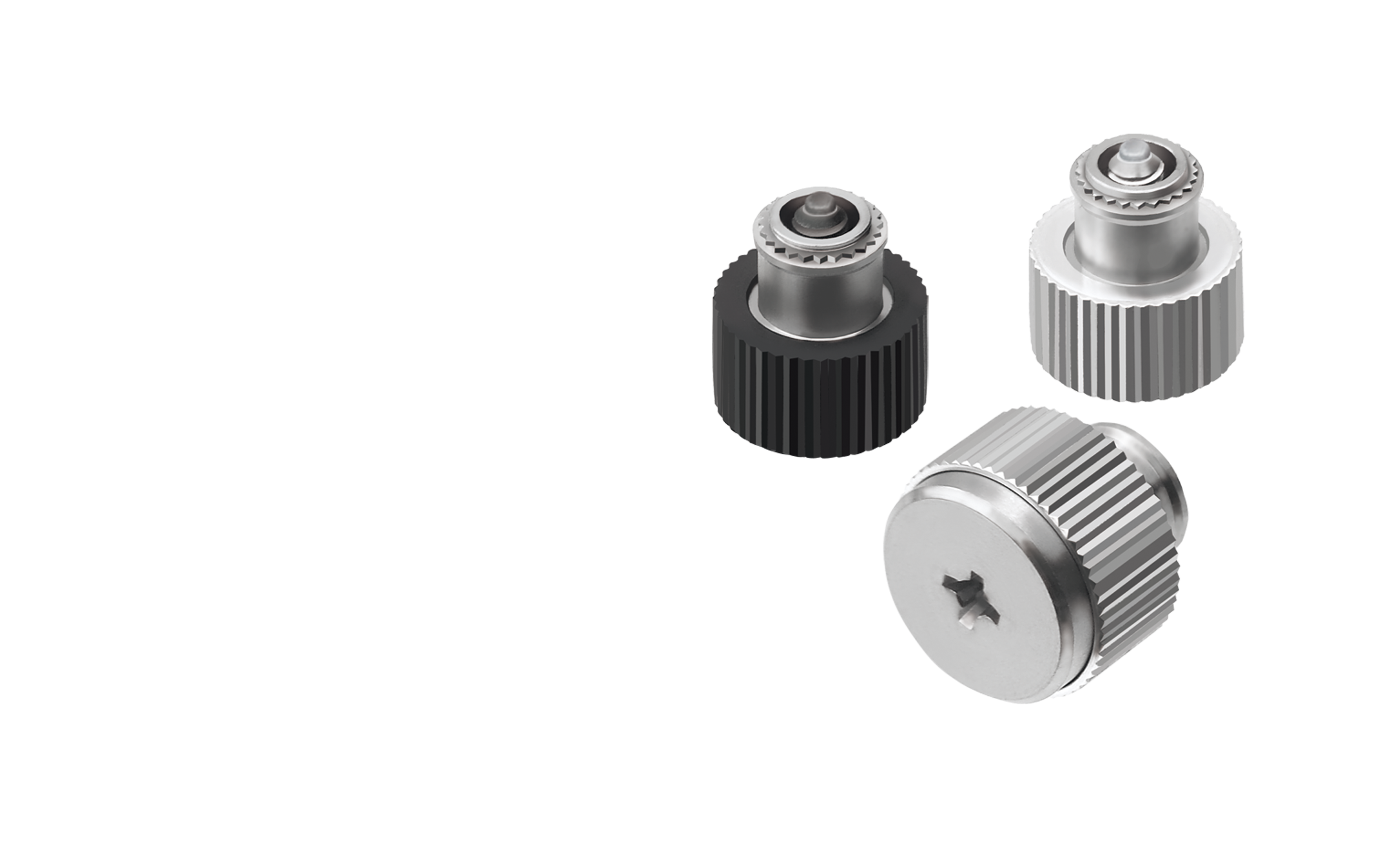

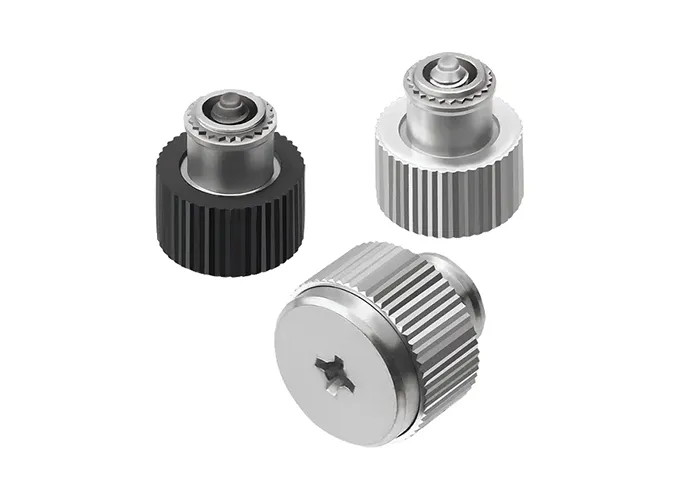

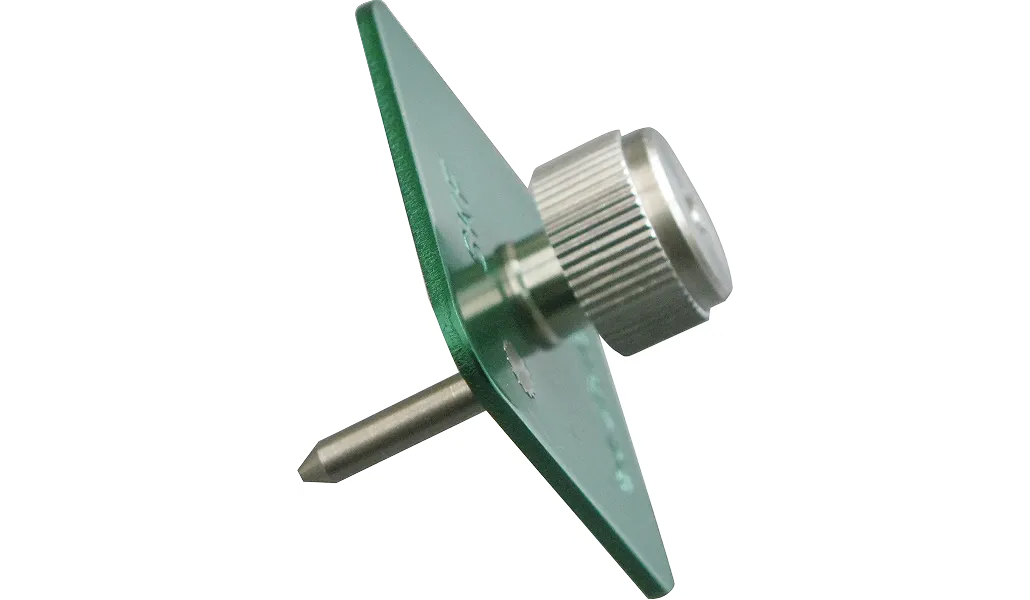

NEWセルクレストファスナーは、従来からの機能プラス、当社独自のフローティング機能により、片側0.5mmの可動を実現。
また、相手母材がステンレスでも苦にせず圧入可能な製品となっており、デザイン的にも幅広い分野でご使用頂けるよう設定しました。

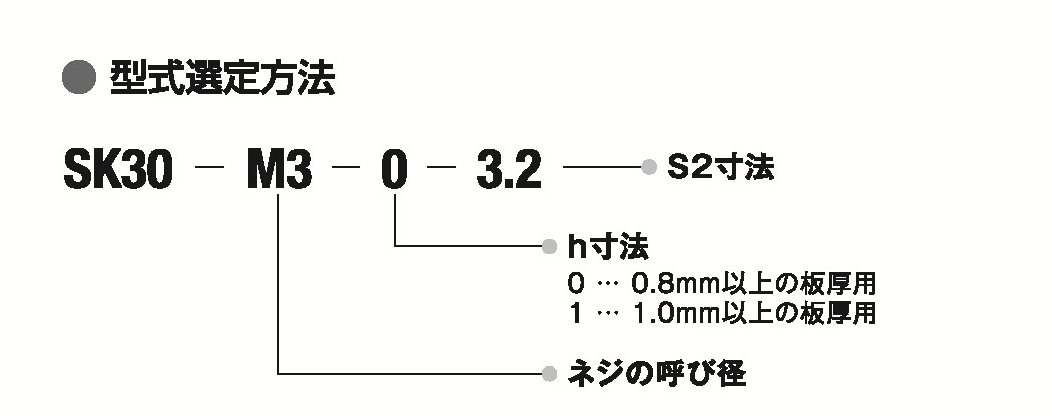

NEWセルクレストファスナーの型式選定方法

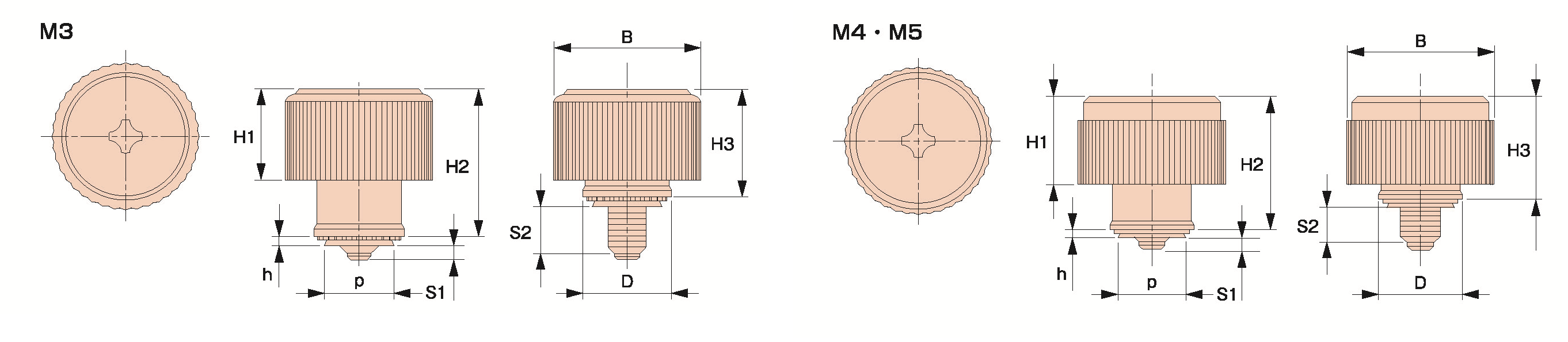

NEWセルクレストファスナーの寸法表
単位mm
| 型式 | ねじの呼び | ピッチ | ｈ最大 | 使用可能 最小板厚 |
取付穴径 +0.08 -0 |
ｐ最大 | D ±0.2 | H1±0.3 | B±0.2 | H2 | H3±0.3 | S2 | S1 | 取付穴中心と 板端の最小距離 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SK30-M3-0-3.2 | M3 | 0.5 | 0.8 | 0.8 | 5.4 | 5.38 | 7.0 | 7.1 | 11.2 | (11.4) | 8.2 | (3.2) | (0.7) | 6.9 |
| SK30-M3-0-6.2 | (6.2) | (3.7) | ||||||||||||
| SK30-M4-0-3.2 | M4 | 0.7 | 0.8 | 0.8 | 6.4 | 6.38 | 8.0 | 8.5 | 14.2 | (12.8) | 9.6 | (3.2) | (1.0) | 7.9 |
| SK30-M4-0-6.2 | (6.2) | (4.0) | ||||||||||||
| SK30-M5-1-6.2 | M5 | 0.8 | 1.0 | 1.0 | 7.4 | 7.38 | 9.0 | 8.5 | 14.2 | (12.8) | 9.6 | (6.2) | (4.0) | 8.9 |
※表記以外のその他寸法についてはお問い合わせ下さい。
弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。 （JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。 （JIS B0205-4）

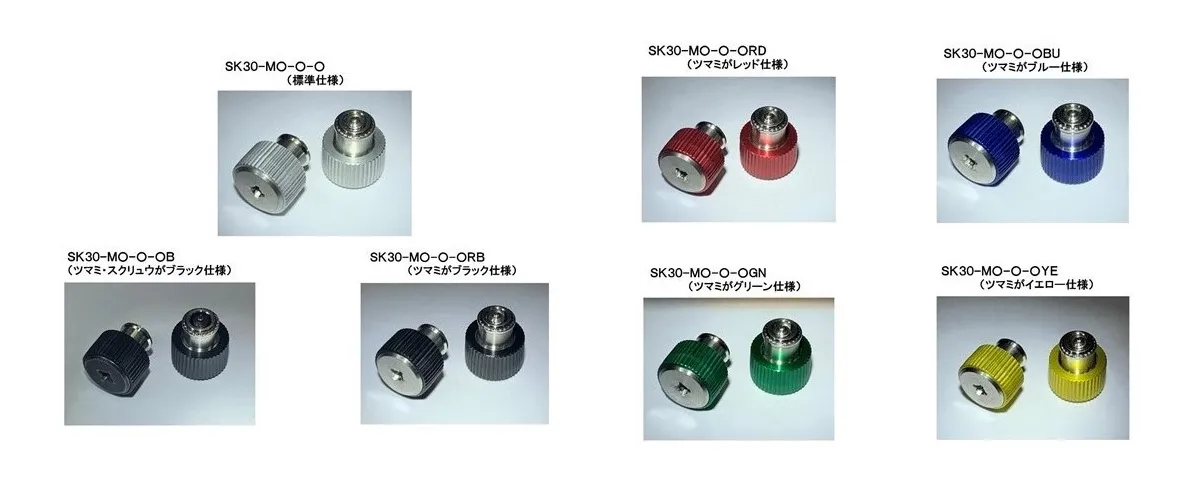

| カラ－バリエ－ション | ||
|---|---|---|
| 型式 | ノブ | スクリュウ |
| SK30-M〇-〇-〇 | 白アルマイト | － |
| SK30-M〇-〇-〇B | 黒アルマイト | ブラックコ－ティング |
| SK30-M〇-〇-〇RB | 黒アルマイト | － |
| SK30-M〇-〇-〇RD | 赤アルマイト | － |
| SK30-M〇-〇-〇BU | 青アルマイト | － |
| SK30-M〇-〇-〇GN | 緑アルマイト | － |
| SK30-M〇-〇-〇YE | 黄アルマイト | － |
※各種カラーは弊社基準になります。
※上記カラー以外はお問い合わせください。

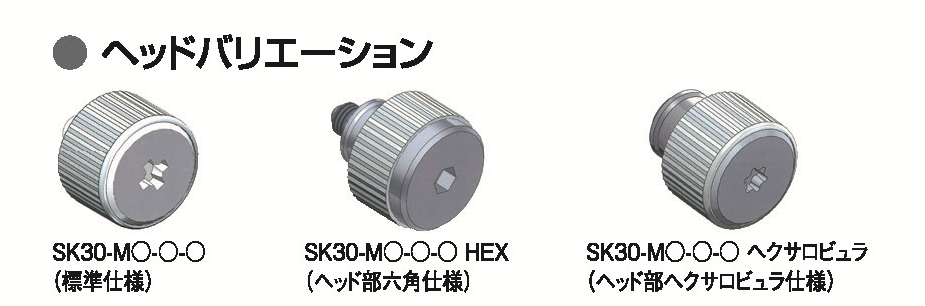

| ヘッドバリエーション | |
|---|---|
| 型式 | ヘッド部形状 |
| SK30-M○-○-○ | プラスヘッド リセス#2 |
| SK30-M○-○-○六角 | M3=H2.5, M4=H3.0, M5=H4.0 |
| SK30-M○-○-○ヘクサロビュラ | M3=No.10, M4=No.20, M5=No.25 |
※上記仕様以外はお問い合わせください。
NEWセルクレストファスナーの取付
従来の設備（標準プレス機）で圧入。
- 定められた取付下穴をあける。
（注）この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。 - NEWセルクレストファスナーのガイド部（パイロット部）を取付下穴に挿入する。
- プレスでローレット部が完全に圧入されるまで加圧する。

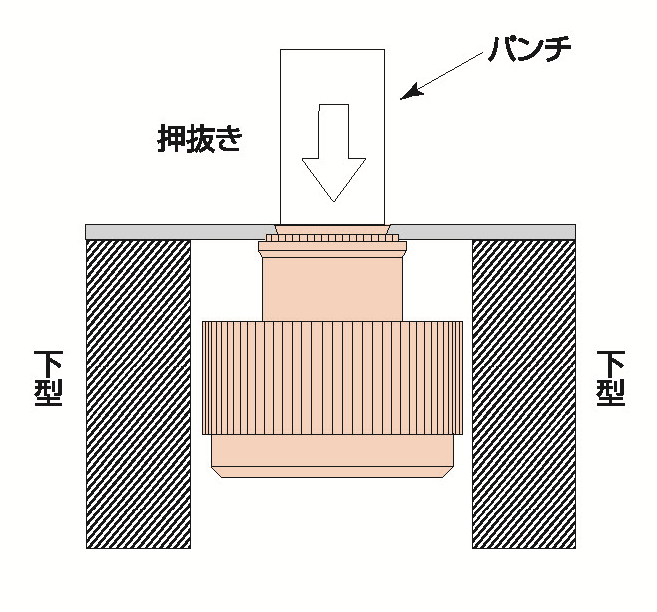

信頼性
高い押抜力、回転トルクが得られます。
- 圧入する事により、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られます。

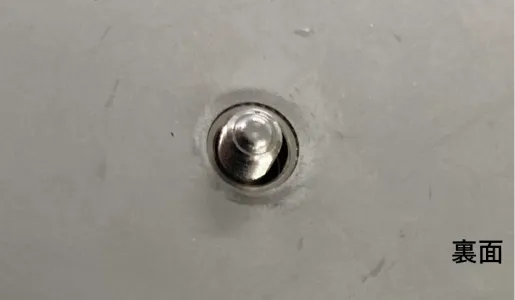

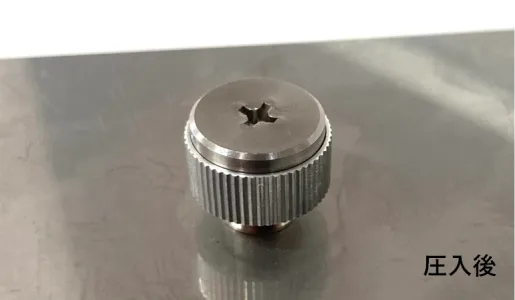

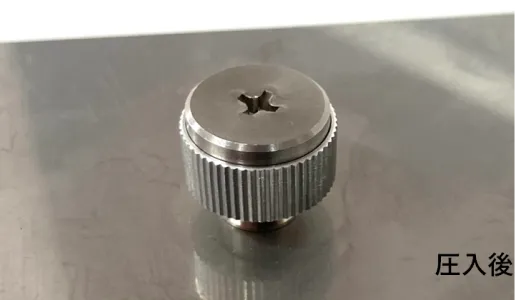

結果
綺麗な仕上がりです。
- プレス後の後処理は、基本的に不要です。
NEWセルクレストファスナーの性能表
| 型式 | ｈ 区分 | 相手部材の板厚 (mm) |
母材 AL5052 | 母材 SECC | 母材 SUS430 KD | 母材 SUS304 | ボルト推奨 締め付けトルク N・m (kgf・cm) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
||||
| SK30-M3-0 | 0.8 | 1.0 | 7.8 (800) | 0.539 (55) | 12.7 (1300) | 0.883 (90) | 14.7 (1500) | 1.079 (110) | 16.7 (1700) | 0.703 (72) | 0.6 (6) |
| SK30-M4-0 | 0.588 (60) | 0.981 (100) | 1.275 (130) | 18.5 (1800) | 0.707 (72) | 1.5 (15) | |||||
| SK30-M5-1 | 1.0 | 1.0 | 0.686 (70) | 1.078 (110) | 1.372 (140) | 22.5 (2200) | 0.824 (84) | 3.0 (30) | |||
※耐押抜力は圧入部品（リテイナー）の強度です。
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
NEWセルクレストファスナーの材質と処理
| 部 材 | 材 質 | 処 理 | 仕 上 げ |
|---|---|---|---|
| ノブ | アルミ | アルマイト | 脱脂 |
| スクリュウ | ステンレス鋼 | ― | 脱脂 |
| リテイナー | ステンレス鋼 | ― | 脱脂 |
| スプリング | ステンレス鋼 | 低温焼鈍 | ― |
※相手母材がSUS303、304にも圧入できます。
