セルファスナー(クリンチングナット・圧入ナット)

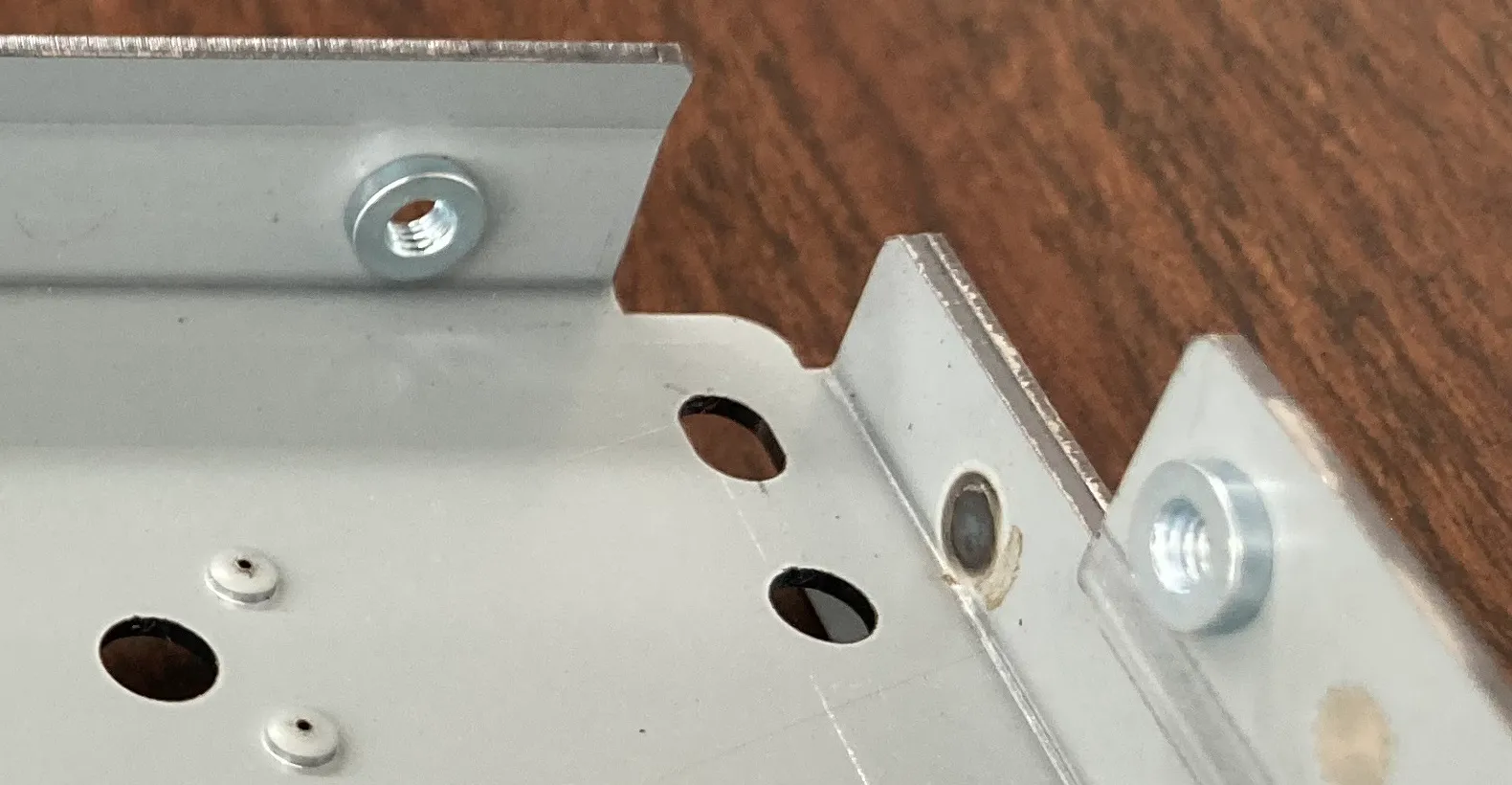

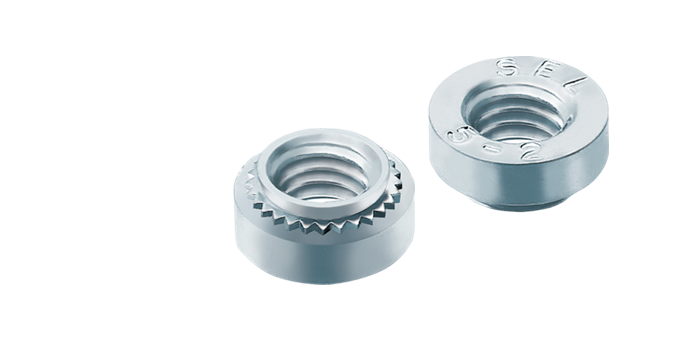

セルファスナー

  • RoHS2対応品
セルファスナー(一般名:クリンチングナット / 圧入ナット / プレスナット)は、ネジを切るには薄すぎ、しかも力が掛かるような薄板部所に最適なナットです。かしめナットなど他の工法からの代替としても多く選定されています。
空圧、油圧、機械プレス等で圧入でき、特殊工具も不必要。完全固定と高い強度保証が簡単に得られます。

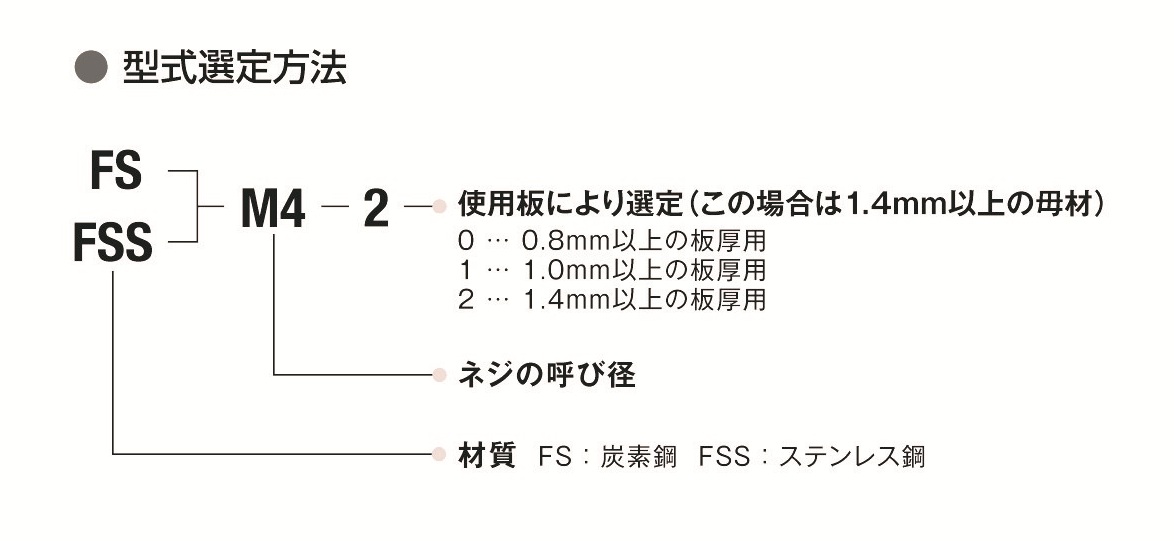

セルファスナー(クリンチングナット)の規格・型式選定方法

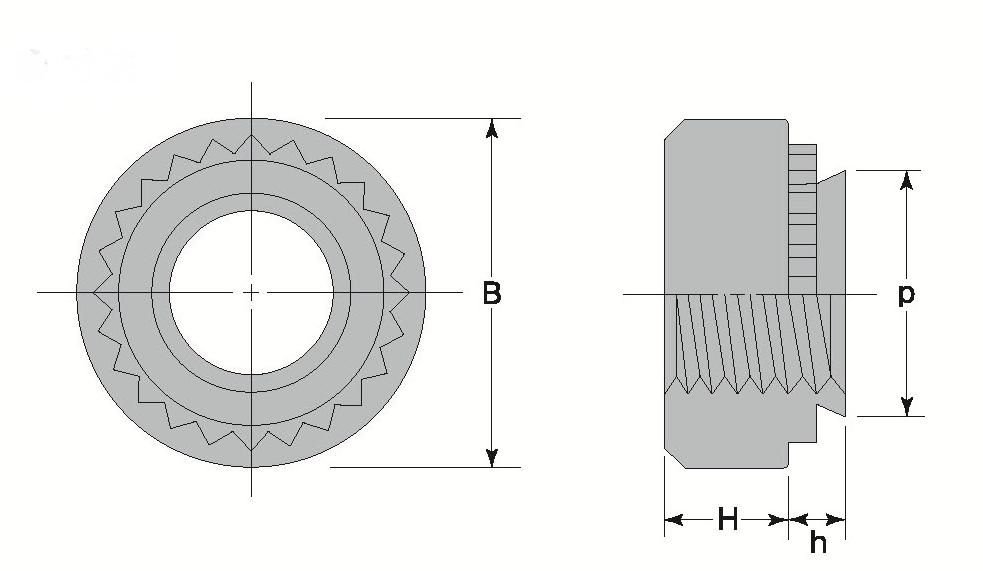

セルファスナーの寸法表

設計・選定時の参考として、M3、M4、M5などの各呼び径(サイズ)ごとの詳細な寸法および規格をご確認ください。確実な圧入のためには、適切な下穴(下穴径)の管理が重要です。

セルファスナーの寸法表

単位mm

ねじの呼び ピッチ 型式 h
最大
使用可能
最小板厚
取付穴径
+0.08 -0
p
最大
B±0.1 H
±0.1
取付穴中心と
板端の最小距離
炭素鋼 ステンレス鋼 炭素鋼 ステンレス鋼
M2 0.4 FS-M2-0 FSS-M2-0 0.8 0.8 4.25 4.22 6.4 6.4 1.8 4.8
FS-M2-1 FSS-M2-1 1.0 1.0
FS-M2-2 FSS-M2-2 1.4 1.4
M2.5 0.45 FS-M2.5-0 FSS-M2.5-0 0.8 0.8 4.25 4.22 6.4 6.4 1.8 4.8
FS-M2.5-1 FSS-M2.5-1 1.0 1.0
FS-M2.5-2 FSS-M2.5-2 1.4 1.4
M2.6 0.45 FS-M2.6-0 FSS-M2.6-0 0.8 0.8 4.25 4.22 6.4 6.4 1.8 4.8
FS-M2.6-1 FSS-M2.6-1 1.0 1.0
FS-M2.6-2 FSS-M2.6-2 1.4 1.4
M3 0.5 FS-M3-0 FSS-M3-0 0.8 0.8 4.25 4.22 6.4 6.4 1.8 4.8
FS-M3-1 FSS-M3-1 1.0 1.0
FS-M3-2 FSS-M3-2 1.4 1.4
M4 0.7 FS-M4-0 FSS-M4-0 0.8 0.8 5.4 5.38 7.9 8.0 2.0 6.9
FS-M4-1 FSS-M4-1 1.0 1.0
FS-M4-2 FSS-M4-2 1.4 1.4
M5 0.8 FS-M5-0 FSS-M5-0 0.8 0.8 6.4 6.38 8.7 9.0 2.5 7.1
FS-M5-1 FSS-M5-1 1.0 1.0
FS-M5-2 FSS-M5-2 1.4 1.4
M6 1.0 FS-M6-1 FSS-M6-1 1.0 1.0 8.8 8.78 11.1 11.0 4.3 10.0
FS-M6-2 FSS-M6-2 1.4 1.4
M8 1.25 FS-M8-2 FSS-M8-2 1.4 1.4 10.5 10.44 12.7 13.0 5.8 11.0

※表記以外のその他寸法についてはお問い合わせ下さい。

弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。(JIS B0209-2、M2.6のみJIS B0209-1968)

※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。(JIS B0205-4)

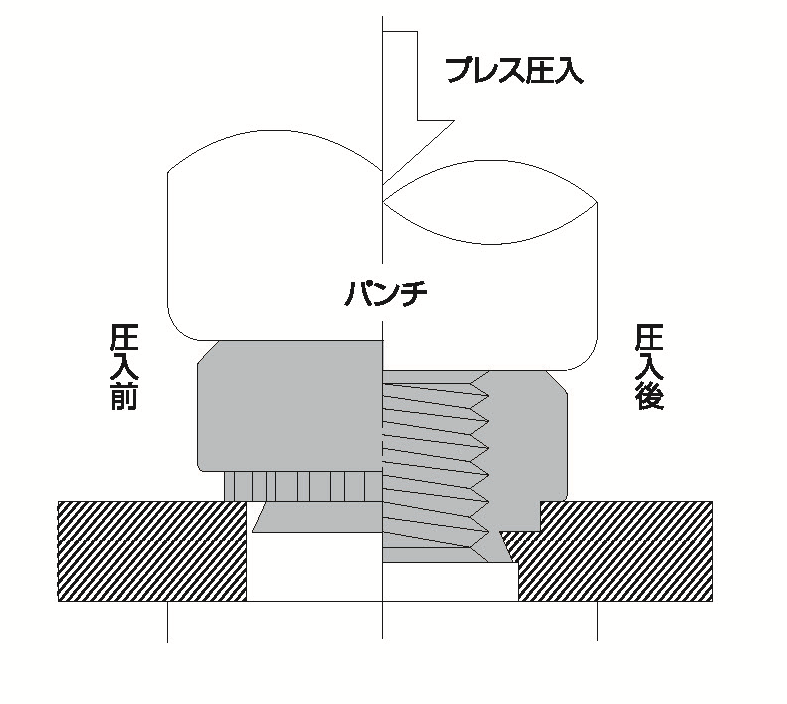

セルファスナーの取付

従来の設備(標準プレス機)で圧入。
  1. 定められた取付下穴をあける。
    (注)この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。
  2. セルファスナーのガイド部(パイロット部)を取付下穴に挿入する。
  3. プレスでローレット部が完全に圧入されるまで加圧する。
セルファスナーの取付

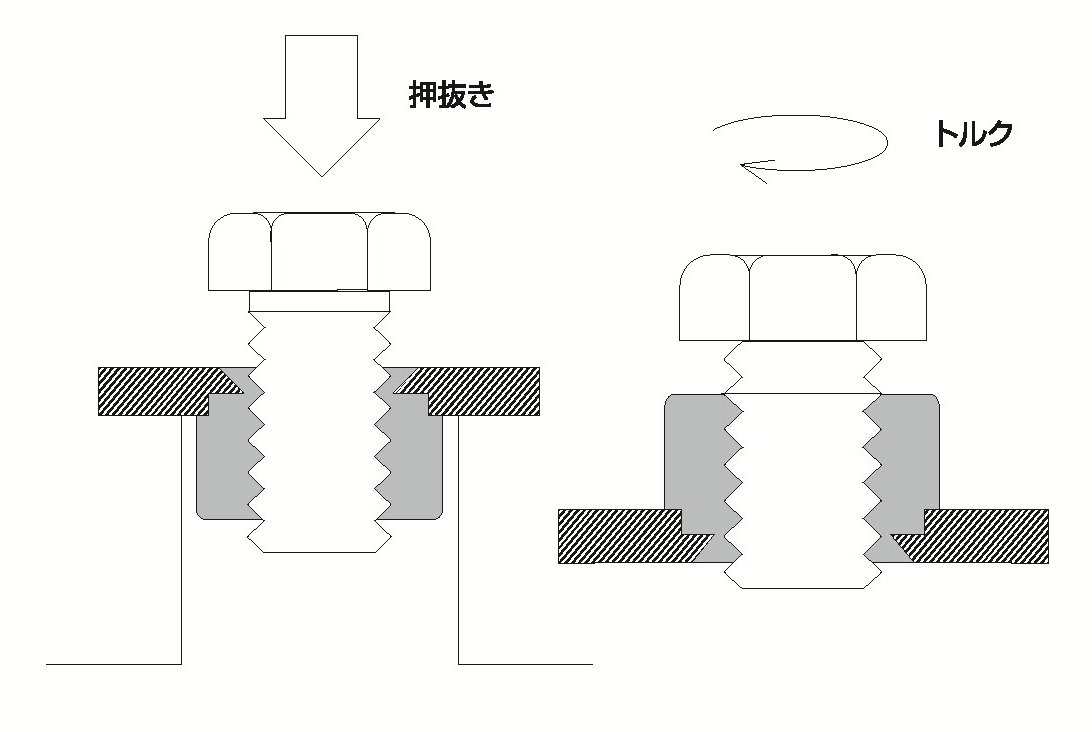

信頼性

高い押抜力、回転トルクが得られます。
  • 圧入する事により、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られます。
  • 波形状のローレット部が、相手金属を波形に変位させるので、高い回転トルクが得られます。
セルファスナーの信頼性

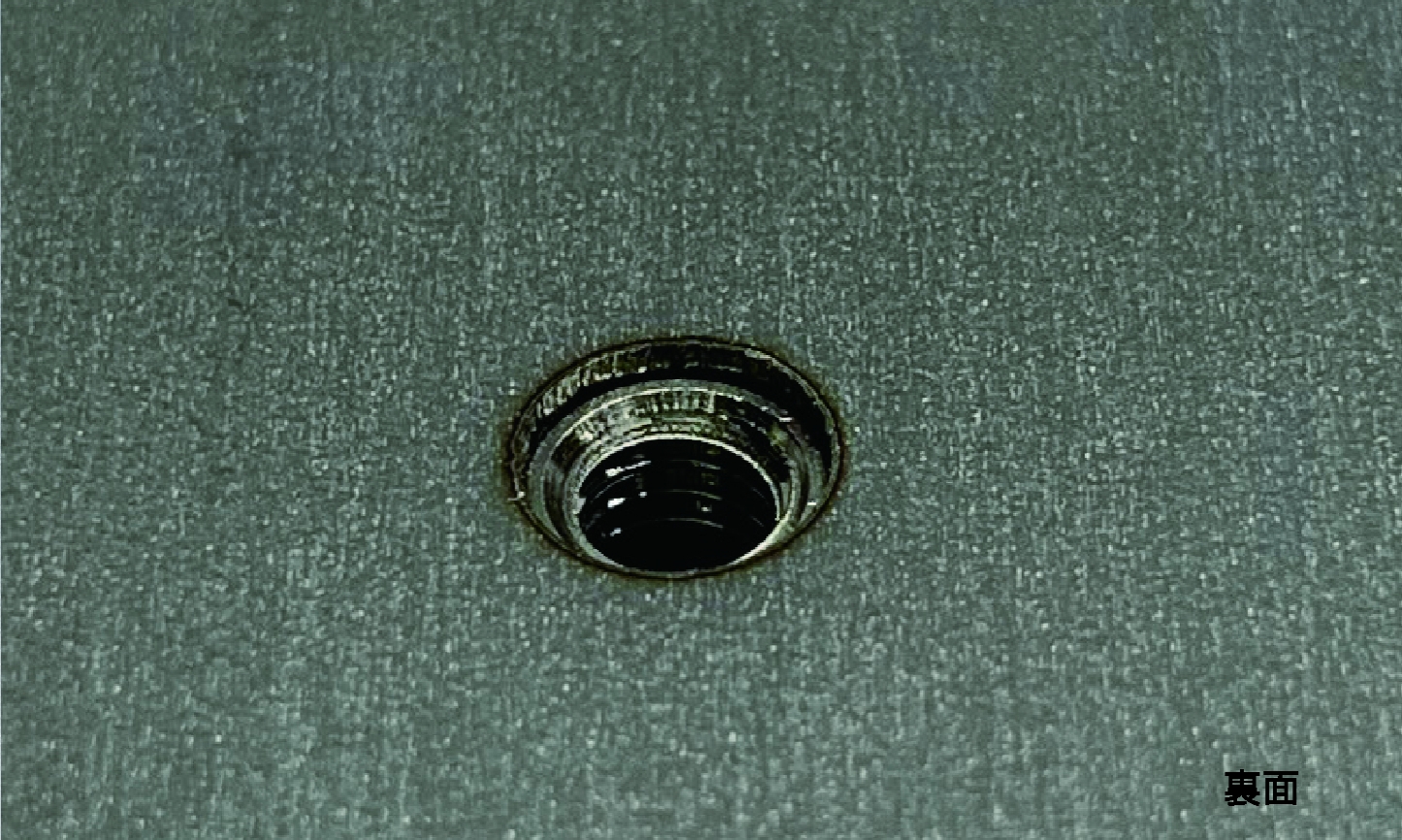

結果

綺麗な仕上がりです。

  • プレス後の後処理は、基本的に不要です。

セルファスナーの性能表

圧入後の強度の目安となる、母材別の「耐抜け荷重(耐押抜力)」および「回転トルク」の参考値です。板厚や材質に応じた選定にお役立てください。

ねじの呼び h
区分
相手部材の
板厚(mm)
母材 AL5052 母材 SECC 母材 SUS430KD(FSSのみ使用可)
圧入加力
kN(kgf)
耐押抜力
kN(kgf)
トルク
N・m
(kgf・cm)
圧入加力
kN(kgf)
耐押抜力
kN(kgf)
トルク
N・m
(kgf・cm)
圧入加力
kN(kgf)
耐押抜力
kN(kgf)
トルク
N・m
(kgf・cm)
M2 M2.5 M2.6 M3 -0 0.8 6.9 (700) 0.343 (35) 1.0 (10) 6.9 (700)~
15.7 (1600)
0.490 (50) 1.5 (15) 11.8(1200) 0.412(42) 1.5 (15)
-1 1.0 0.490 (50) 1.5 (15) 0.637 (65) 0.706 (72)
-2 1.4 0.834 (85) 0.981 (100)
M4 0 0.8 6.9 (700)~
9.8 (1000)
0.392 (40) 2.5 (25) 9.8 (1000)~
17.7 (1800)
0.539 (55) 2.9 (30) 11.8 (1200)~
14.7 (1500)
0.549 (56) 2.9 (30)
-1 1.0 0.520 (53) 2.7 (28) 0.686 (70) 3.9 (40) 0.804 (82) 3.9 (40)
-2 1.4 0.883 (90) 3.9 (40) 1.079 (110) 4.4 (45) 1.176 (120) 4.4 (45)
M5 0 0.8 6.9 (700)~
9.8 (1000)
0.392 (40) 3.2 (33) 11.8 (1200)~
21.6 (2200)
0.588 (60) 3.4 (35) 14.7 (1500)~
16.7 (1700)
0.588 (60) 3.4 (35)
-1 1.0 0.539 (55) 3.6 (37) 0.834 (85) 3.9 (40) 1.058 (108) 3.9 (40)
-2 1.4 0.932 (95) 4.8 (49) 1.128 (115) 5.9 (60) 1.303 (133) 5.9 (60)
M6 -1 1.0 6.9 (700)~
11.8 (1200)
0.834 (85) 6.9 (70) 15.7 (1600)~
29.4 (3000)
1.226 (125) 10.8 (110) 16.7 (1700) 1.215 (124) 10.8 (110)
-2 1.4 1.079 (110) 9.8 (100) 1.569 (160) 11.3 (115) 1.823 (186) 11.3 (115)
M8 -2 1.4 14.7 (1500) 1.618 (165) 14.7 (150) 19.6 (2000)~
35.3 (3600)
1.961 (200) 23.5 (240) 26.5 (2700) 2.734 (279) 23.5 (240)

※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
※相手母材SUS430はFSSのみ使用可(FSは使用できません)

セルファスナーの材質と処理

型式 材質 処理 仕上げ
FS 炭素鋼 浸炭焼入れ・焼戻し 三価光沢クロメート
FSS ステンレス鋼 ー 脱脂

※相手母材SUS430はFSSのみ使用可。(FSは使用できません)
※相手母材がSUS303,304にはFS、FSS共に圧入不可です。
※相手母材がSUS303,304に圧入可能品は別ラインナップで準備しております。

課題・用途から探す
(機能性圧入ファスナー)

標準のセルファスナー以外にも、設計上の具体的なお悩みを解決する特殊機能を持ったファスナーをご用意しております。

  • SUS304材対応

SUS304用
セルファスナー(FSD)

標準品では圧入が難しいSUS304母材向け、裏面が平滑な埋め込み型ナット
  • ファスナー型で高さ確保

FSスペーサー

ナットと同じ形状で、基板などの取り付けに必要な高さ(間隔)を確実に確保します
  • 穴ズレ防止

フローティングファスナー

ナット内部のフローターが可動することにより、複数箇所の締結時に生じる穴ズレを吸収します
  • 両面フラット・突起なし

セルパネルファスナー

母材の表裏に突起を出さず、両面フラットな状態でステンレスねじを取り付けます
