セルクレストファスナー
セルクレストファスナー
- RoHS2対応品

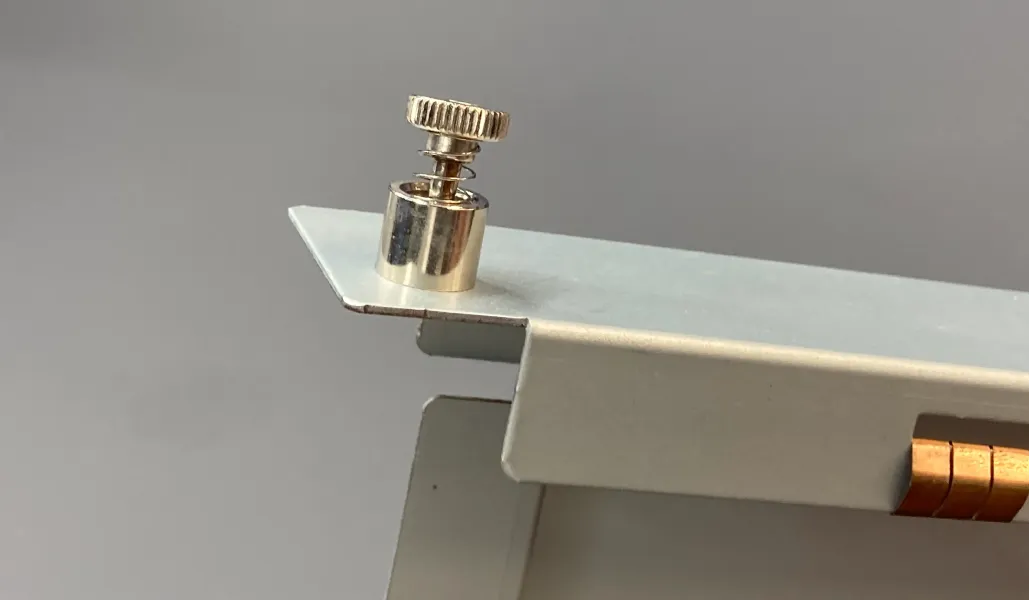

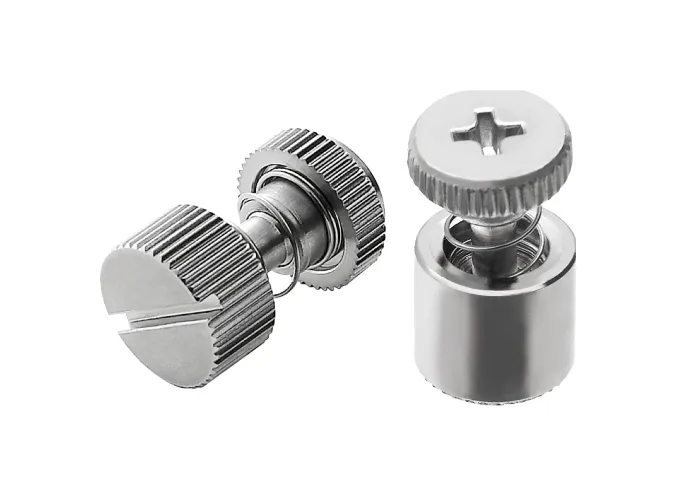

セルクレストファスナーは、商品パネルの開閉部分域の引出部等に用いられる従来市販されている化粧ねじ、ツマミねじ、落としビスと言った特殊ねじのそれぞれの特徴を備え、更に抜け止め機構と内蔵されたスプリングにより、使用時の細かなトラブルを解消した、画期的なクリンチング製品です。
セルクレストファスナーの型式選定方法

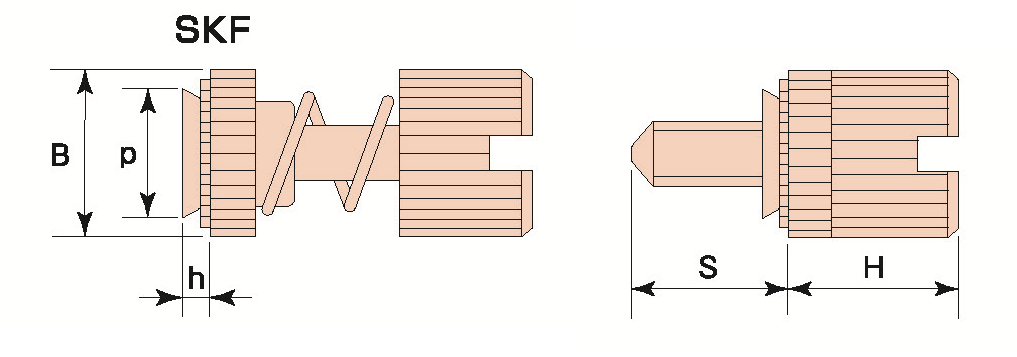

セルクレストファスナーの寸法表
SKF
単位mm
| 型式 | ねじの呼び | ｈ最大 | 使用可能 最小板厚 |
取付穴径 +0.08 -0 |
ｐ最大 | H±0.2 | B+0.3 -0 | S±0.2 | 有効ねじ 寸法 |
取付穴中心と 板端の最小距離 |
|---|---|---|---|---|---|---|---|---|---|---|
| SKF-M3-009 S | M3 | 0.8 | 0.8 | 5.4 | 5.38 | 9.0 | 8.2 | 6.0 | (4.7) | 7.0 |
| SKF-M3-010 S | 7.0 | (5.7) | ||||||||
| SKF-M3-011 S | 8.0 | |||||||||
| SKF-M3-209 S | 1.4 | 1.4 | 6.0 | (4.1) | ||||||
| SKF-M3-210 S | 7.0 | (5.1) | ||||||||
| SKF-M3-211 S | 8.0 | (5.7) | ||||||||
| SKF-M4-009 S | M4 | 0.8 | 0.8 | 6.4 | 6.38 | 9.0 | 9.2 | 6.0 | (4.4) | 8.0 |
| SKF-M4-010 S | 7.0 | (5.4) | ||||||||
| SKF-M4-011 S | 8.0 | |||||||||
| SKF-M4-209 S | 1.4 | 1.4 | 6.0 | (3.8) | ||||||
| SKF-M4-210 S | 7.0 | (4.8) | ||||||||
| SKF-M4-211 S | 8.0 | (5.4) | ||||||||
| SKF-M5-209 S | M5 | 1.4 | 1.4 | 8.8 | 8.78 | 9.0 | 11.2 | 6.0 | (3.5) | 9.0 |
| SKF-M5-211 S | 8.0 | (4.5) |
※表記以外のその他寸法についてはお問い合わせ下さい。
KF
単位mm
| 型式 | ねじの呼び | ｈ最大 | 使用可能 最小板厚 |
取付穴径 +0.08 -0 |
ｐ最大 | H±0.2 | B+0.3 -0 | S±0.2 | 有効ねじ 寸法 |
取付穴中心と 板端の最小距離 |
|---|---|---|---|---|---|---|---|---|---|---|
| KF-M3-114 | M3 | 1.0 | 1.0 | 6.4 | 6.38 | 10.8 | 8.0 | 6.2 | (3.7) | 8.0 |
| KF-M4-014 | M4 | 0.8 | 0.8 | 8.8 | 8.78 | 11.5 | 10.0 | 5.5 | (3.1) | 10.0 |
※表記以外のその他寸法についてはお問い合わせ下さい。
弊社規格品のねじ精度はJIS 2級またはISO 6H,6gの有効径範囲を満たすものである。（JIS B0209-2、M2.6のみJIS B0209-1968）
※表面処理後や打痕、キズ等による変形時は有効径を基準寸法まで許容する。（JIS B0205-4）

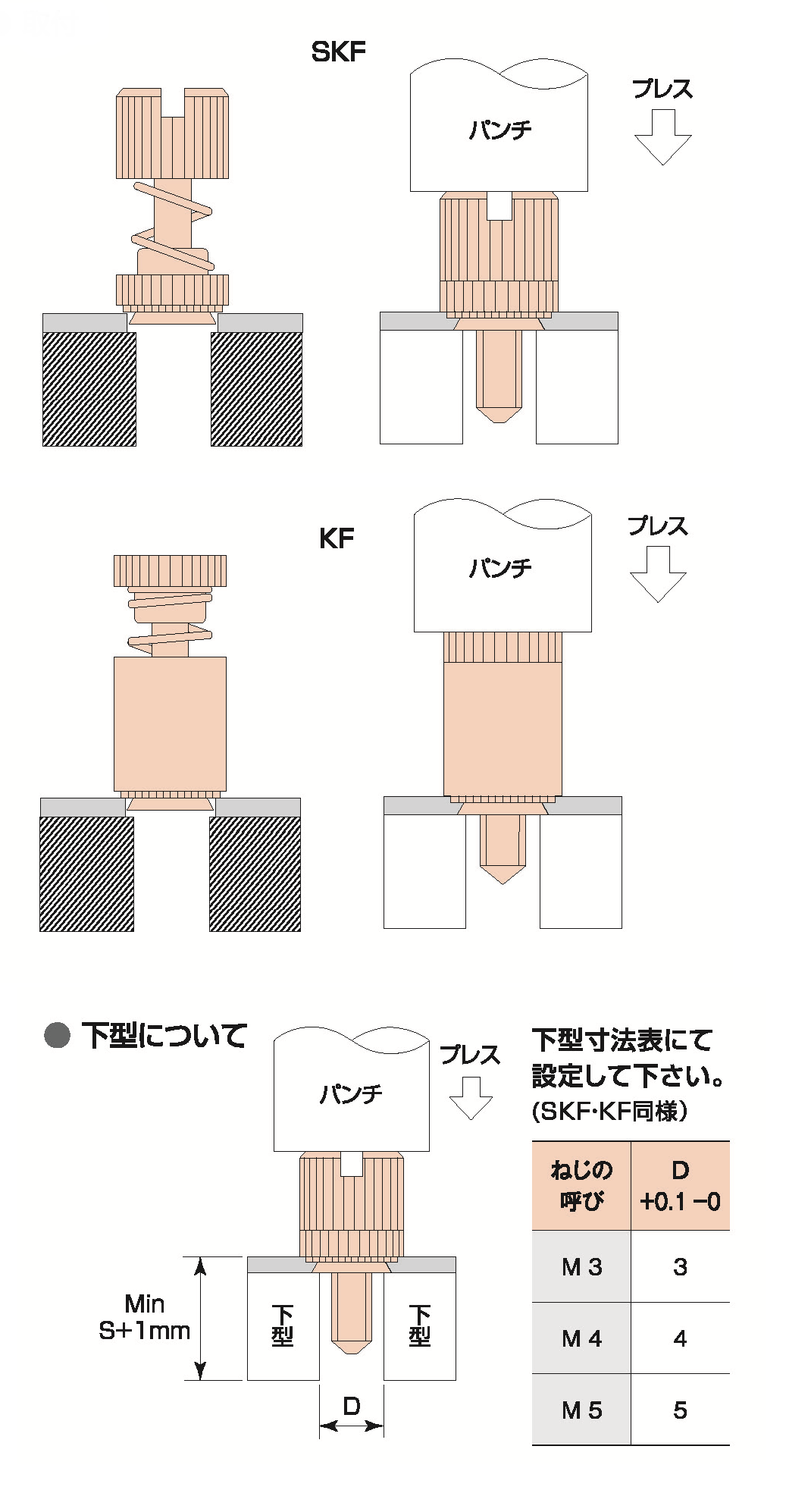

セルクレストファスナーの取付
従来の設備（標準プレス機）で圧入。
- 定められた取付下穴をあける。
（注）この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。 - セルクレストファスナーのガイド部（パイロット部）を取付下穴に挿入する。
- プレスでローレット部が完全に圧入されるまで加圧する。
信頼性
高い押抜力、回転トルクが得られます。
- 圧入する事により、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られます。

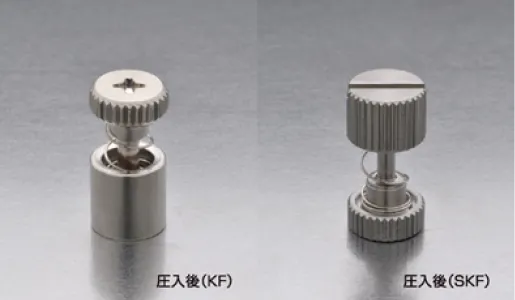

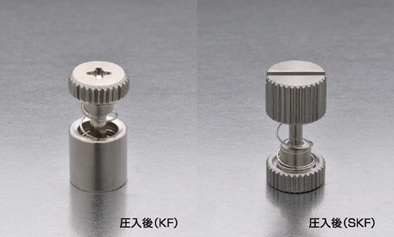

結果

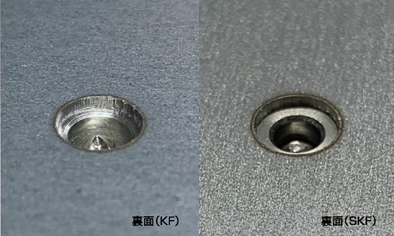

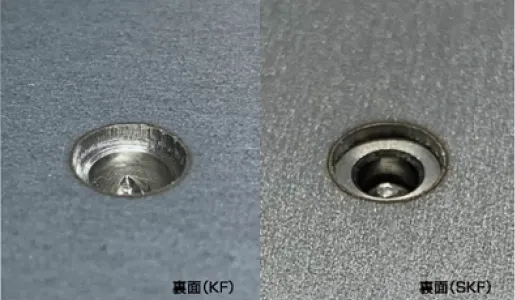

綺麗な仕上がりです。
- プレス後の後処理は、基本的に不要です。
セルクレストファスナーの性能表
SKF
| 型式 | ｈ 区分 | 母材 AL5052 | 母材 SECC | 母材 SUS430KD | ボルト推奨 締め付けトルク N・m (kgf・cm) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 板厚 (mm) | 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
板厚 (mm) | 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
板厚 (mm) | 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
|||
| SKF-M3-0 | 0.8 | 1.0 | 6.9 (700)～ 9.8 (1000) |
0.539 (55) | 1.0 | 9.8 (1000)～ 14.7 (1500) |
0.883 (90) | 1.0 | 11.8 (1200) | 0.549 (56) | 0.6 (6) |
| SKF-M3-2 | 1.4 | 1.5 | 0.980 (100) | 1.6 | 1.569 (160) | 1.5 | 14.7 (1500) | 1.176 (120) | |||
| SKF-M4-0 | 0.8 | 1.0 | 0.588 (60) | 1.0 | 11.8 (1200)～ 17.7 (1800) |
0.981 (100) | 1.0 | 14.7 (1500) | 0.588 (60) | 1.5 (15) | |
| SKF-M4-2 | 1.4 | 1.5 | 1.372 (140) | 1.6 | 1.667 (170) | 1.5 | 16.7 (1700) | 1.303 (133) | |||
| SKF-M5-2 | 1.4 | 1.5 | 9.8 (1000) | 1.765 (180) | 1.6 | 19.6 (2000) | 2.157 (220) | 1.5 | 16.7 (1700) | 1.823 (186) | 3.0 (30) |
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
KF
| 型式 | ｈ 区分 | 母材 AL5052 | 母材 SECC | 母材 SUS430KD | ボルト推奨 締め付けトルク N・m (kgf・cm) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 板厚 (mm) | 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
板厚 (mm) | 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
板厚 (mm) | 圧入加力 kN(kgf) |
耐押抜力 kN(kgf) |
|||
| KF-M3-1 | 1.0 | 1.0 | 6.9 (700)～ 9.8 (1000) |
0.539 (55) | 1.0 | 10.8(1100)～ 12.7(1300) |
0.981 (100) | 1.0 | 19.7 (2000) | 1.470 (150) | 0.6 (6) |
| KF-M4-0 | 0.8 | 1.0 | 0.588 (60) | 1.0 | 12.7(1300)～ 15.7(1600) |
1.569 (160) | 1.0 | 22.6 (2300) | 1.627 (166) | 1.5 (15) | |
※表記データは参考値です。測定器・使用条件により、多少の変化が生じます。
セルクレストファスナーの材質と処理
| 型式 | 材質 | 処理 | 仕上げ |
|---|---|---|---|
| SKF | ステンレス鋼 | ー | 脱脂 |
| (SKFスプリング) | ステンレス鋼 | 低温焼鈍 | ー |
| KF | 炭素鋼 | 浸炭焼入れ・焼戻し | ニッケル |
| (KFスプリング) | ステンレス鋼 | 低温焼鈍 | ー |
※相手母材がSUS430には圧入可です。
※相手母材がSUS303,304には圧入不可です。
※相手母材がSUS303,304に圧入可能品は別ラインナップで準備しております。
